Wiertło R38 do wiertnic typu jumbo stosowanych w górnictwie odkrywkowym

Wprowadzenie

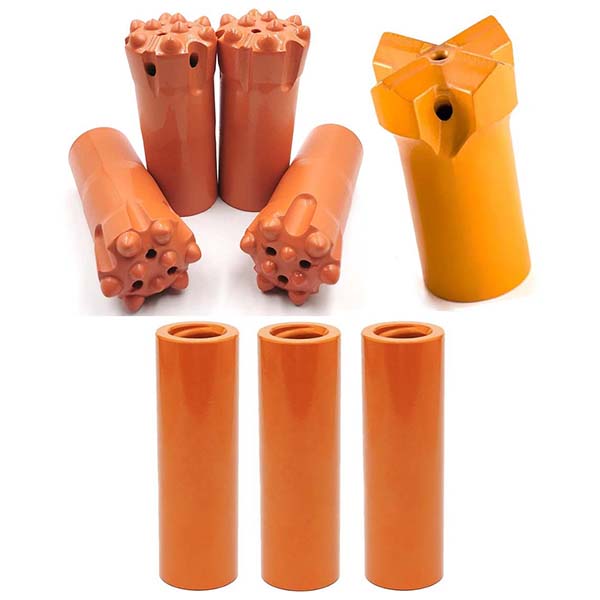

Na tej stronie internetowej przedstawiono głównie wiertło gwintowane R38, wiertło krzyżowe gwintowane R38 oraz tuleję łączącą.

Dane techniczne wiertła guzikowego z gwintem R38

• Połączenie gwintowe: R38
• Materiał głowicy: węglik wolframu
• Materiał korpusu wiertła: Stal stopowa o wysokiej wytrzymałości
• Rowki spłukujące: rozmieszczone wzdłuż wiertła w celu usuwania wiórów i chłodzenia
• Konstrukcja głowicy: w kształcie guzika
• Średnica: 64 mm i 76 mm itp.
• Kąt przycisków bocznych: 30 stopni i 35 stopni
• Gwoździe boczne: 8×11 mm i 8×11 mm itp.
• Guziki środkowe: 4×10 mm i 4×11 mm itp.
• Waga: 1,9 kg i 2,3 kg
• Proces produkcji głowicy: technologia zgrzewania na gorąco
• Inne procesy produkcyjne: obróbka cieplna polegająca na całkowitym nawęgleniu, obróbka wysokoczęstotliwościowa oraz fosforanowanie

Dane techniczne wiertła gwintowanego R38

• Połączenie gwintowe: R38
• Materiał głowicy: wbudowane wkładki z węglika wolframu
• Materiał korpusu wiertła: Stal stopowa o wysokiej wytrzymałości
• Rowki spłukujące: rozmieszczone wzdłuż wiertła w celu usuwania zanieczyszczeń i płynów odpadowych oraz doprowadzania czynnika chłodzącego
• Kształt głowicy: w kształcie litery X
• Wys. x gł.: 16×10 mm
• Średnica: 70 mm
• Waga: 2,1 kg

Dane techniczne tulei łączącej

• Typy: z ogranicznikiem środkowym i redukcyjna
• Połączenie gwintowe: R38 i T45
• Długości: 170 mm, 190 mm i 207 mm
• Średnica: 55 mm i 66 mm
• Materiał: Kuta stal stopowa o wysokiej wytrzymałości
• Proces produkcji: Obróbka cieplna polegająca na całkowitym nawęglaniu
• Waga: od 1,8 kg do 3,2 kg
