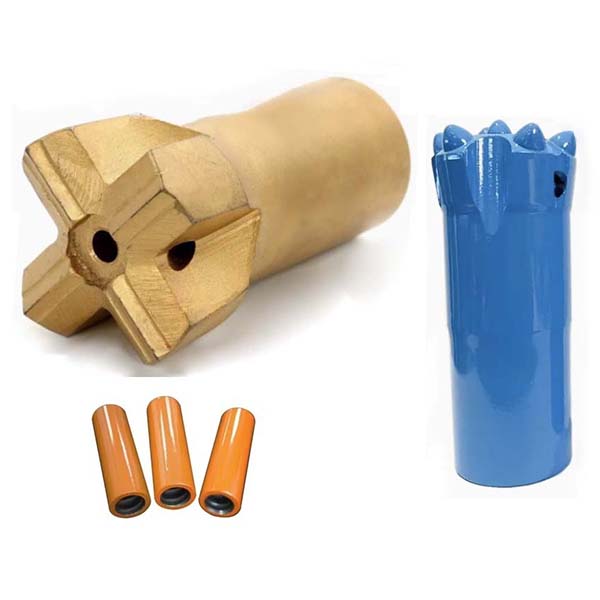

Wiertło krzyżowe i stożkowe R28 do drążenia i budowy tuneli

Przegląd wierteł gwintowanych typu „button” i krzyżowych R28

Ta seria wierteł gwintowanych i krzyżowych R28 została specjalnie zaprojektowana do wyburzania tuneli i wiercenia otworów kotwiących w dużych podziemnych kopalniach metali.

Gwintowana tuleja łącząca jest produkowana przy użyciu obróbki CNC.

Informacje techniczne dotyczące wiertła guzikowego z gwintem R28

• Połączenie gwintowe:R28
• Materiał głowicy:Węglik wolframu
• Materiał korpusu wiertła:Stal stopowa o wysokiej wytrzymałości
• Rowki spłukujące:Rozmieszczone wzdłuż wiertła w celu usuwania wiórów i chłodzenia
• Konstrukcja głowicy:Kształt guzikowy
• Średnica:38 mm, 41 mm i 43 mm
• Kąty nachylenia:30 stopni i 35 stopni
• Rozmiary przycisków:5×9 mm i 5×10 mm
• Przyciski środkowe:2×7 mm i 2×8 mm
• Waga:0,6 kg i 0,7 kg
• Proces produkcji głowicy:Technologia wtrysku na gorąco
• Inne procesy produkcyjne:Obróbka cieplna polegająca na całkowitym nawęgleniu, obróbka wysokoczęstotliwościowa oraz proces fosforanowania

Parametry techniczne wiertła krzyżowego z gwintem R28

• Połączenie gwintowe:R28
• Materiał głowicy:Wbudowane zęby z węglika wolframu
• Materiał korpusu wiertła:Stal stopowa o wysokiej wytrzymałości
• Rowki spłukujące:Rozmieszczone wzdłuż wiertła w celu odprowadzania resztek materiału i chłodziwa
• Konstrukcja głowicy:Kształt krzyża
• Wys. x szer.:12 x 8 mm
• Średnica:38 mm i 42 mm
• Waga:0,5 kg i 0,6 kg

Dane techniczne tulei łączącej z gwintem

• Typ:Ogranicznik środkowy
• Połączenie gwintowe:R32 i R38
• Długość:160 mm i 170 mm
• Średnica:45 mm i 55 mm
• Materiał:Kuta stal stopowa o wysokiej wytrzymałości
• Proces produkcji:Obróbka cieplna polegająca na całkowitym nawęglaniu
• Waga:1,0 kg i 1,7 kg
