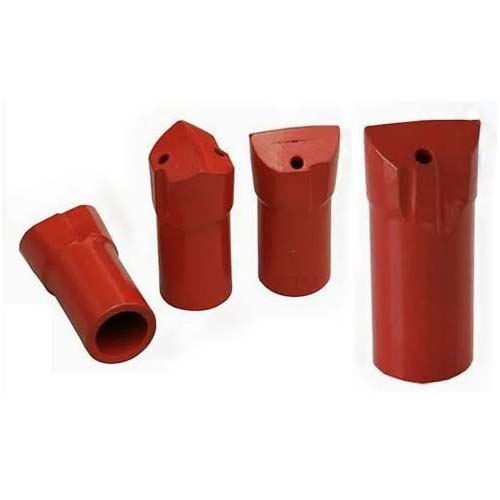

Wiertło dłutowe o skoku 7 stopni

Wiertło dłutowe stożkowe 7 stopni z węglikiem wolframu

Wiertło dłutowe o stożku 7 stopni nadaje się do wiercenia małych otworów w skałach miękkich i średnio twardych i jest zazwyczaj używane z pneumatycznymi wiertarkami do skał, takimi jak Y24 i YT28.

Skontaktuj się z nami
Opis

Najważniejsze cechy:

  1. To wiertło stożkowe jest kute ze stali stopowej 45CrNiMoV, co zapewnia większą wytrzymałość i skutecznie zapobiega pękaniu wiertła dłutowego o stożku 7 stopni.
  2. Zaprojektowany z otworami płuczącymi, które skutecznie odprowadzają wióry, płyn odpadowy i pęcherzyki powietrza, zapobiegając zacinaniu się.
  3. Kąt stożka 7 stopni zapewnia ścisłe dopasowanie do stożkowych żerdzi wiertniczych, gwarantując wydajną pracę.

Specyfikacje techniczne wiertła stożkowego o kącie 7 stopni

  • Średnica wiertła: dostępne rozmiary 32 mm, 34 mm, 36 mm, 38 mm, 40 mm, 42 mm i 43 mm
  • Płytki z węglika wolframu: dostępne w rozmiarach 13×8 mm, 15×8 mm, 13×9 mm, 15×10 mm i 17×10 mm
  • Stożek: 7 stopni
  • Waga: od 0,2 kg do 0,5 kg

Zalecenia dotyczące użytkowania

  1. Upewnij się, że stożkowy otwór wiertła i stożek żerdzi wiertniczej są czyste oraz że oba mają stożek 7 stopni.
  2. Zapewnij wystarczającą ilość wody płuczącej i ciśnienie powietrza, aby usunąć wióry, zużyty płyn i pęcherzyki powietrza oraz schłodzić wiertło.
  3. Pozwól wiertłu ostygnąć w sposób naturalny. Nie schładzaj go w zimnej wodzie, aby zapobiec pękaniu termicznemu.
  4. Jeśli powierzchnia stożkowa jest nieprawidłowa, należy natychmiast ponownie ją oszlifować, aby zapobiec pęknięciu naprężeniowemu.
  5. Średnica wiertła powinna odpowiadać wymaganiom żerdzi wiertniczej.

Główne zastosowania

Wiertła dłutowe ze stożkiem 7 stopni są szeroko stosowane do wiercenia małych otworów strzałowych w kopalniach podziemnych oraz do wiercenia o małej średnicy w marmurze, granicie i produkcji kruszywa.

FAQ (często zadawane pytania)

Czy powinienem wybrać wiertło dłutowe czy wiertło z wkładką?

Wiertła dłutowe stożkowe nadają się do wiercenia małych otworów w skałach miękkich i średnio twardych. Są tańsze i łatwiejsze do ponownego ostrzenia krawędzi tnącej. Wiertła stożkowe z wkładką są używane do bardzo twardych lub wysoce ściernych skał, takich jak granit. Zapewniają wyższą wydajność wiercenia i większą trwałość.

Czy powinienem wybrać wiertło stożkowe o kącie 7 stopni, 11 stopni czy 12 stopni?

Kąt stożka wiertła stożkowego musi dokładnie odpowiadać kątowi stożka używanego żerdzia wiertniczego. Jeśli nie znasz dokładnego kąta stożka, sprawdź oznaczenia na żerdzi wiertniczej lub sprzęcie albo zmierz kąt stożka, długość i średnicę trzpienia żerdzi. Użycie żerdzi o niedopasowanym kącie stożka spowoduje uszkodzenie wiertła lub żerdzi. Zazwyczaj wiertła stożkowe o kącie 7 stopni są używane w lekkich, ręcznych wiertarkach do skał, takich jak YT24 lub Y26, głównie do wiercenia małych otworów.

Czym jest zasada 3 mm dotycząca ponownego ostrzenia wierteł stożkowych?

Gdy szerokość płaskiej powierzchni ścieralnej na krawędzi tnącej wiertła stożkowego z dłutem osiągnie 3 mm, krawędź z węglika wolframu powinna zostać ponownie oszlifowana. Dalsze używanie stępionego wiertła zwiększy obciążenie wiertła z dłutem, co może doprowadzić do jego pęknięcia.

Czy to wiertło stożkowe z ostrzem dłutowym może być używane zarówno z płukaniem powietrzem, jak i wodą?

Oczywiście. Wiertło stożkowe o kącie 7 stopni jest wyposażone w otwory spłukujące, które umożliwiają skuteczne odprowadzanie wiórów, płynów odpadowych i pęcherzyków powietrza, zapobiegając przegrzaniu lub zablokowaniu wiertła podczas pracy.

Jak mogę zapobiec wypadnięciu wkładki z węglika spiekanego z wiertła?

Upewnij się, że stożek wiertła i żerdzi wiertniczej są idealnie dopasowane, aby zapewnić ciasne połączenie. Zawsze używaj płynu płuczącego i nigdy nie wierć na sucho. Takie praktyki mogą zapobiec przegrzaniu wiertła i zmniejszyć ryzyko wypadnięcia wkładki z węglika spiekanego podczas pracy.

Parametry techniczne 1
Wiertło stożkowe z ostrzem dłutowym o kącie 7 stopni, z węgliku wolframu
Wiertło stożkowe, płytkaDWkładka H x TStożekNumer zamówieniaWaga kg
mmcal

Dłuto

Dłuto

321 1/413 x 87 stopniB118-3213-27100,2
15 x 8B118-3215-27100,2
341 11/3213 x 87 stopniB118-3413-27100,3
15 x 8B118-3415-27100,3
361 13/3213 x 87 stopniB118-3613-27100,3
15 x 8B118-3615-27100,3
381 1/213 x 97 stopniB118-3813-27100,3
15 x 10B118-3815-27100,3
17 x 10B118-3817-27100,4
401 9/1613 x 97 stopniB118-4013-27100,3
15 x 10B118-4015-27100,4
17 x 10B118-4017-27100,4
421 5/813 x 97 stopniB118-4213-27100,4
15 x 10B118-4215-27100,4
17 x 10B118-4217-27100,5
431 5/813 x 97 stopniB118-4313-27100,4
15 x 10B118-4315-27100,4
17 x 10B118-4317-27100,5
Parametry techniczne 2
Porównanie wiertła stożkowego z ostrzem płaskim i wiertła stożkowego z ostrzem kulistym
CechyWiertło stożkoweWiertło stożkowe z guzikami
KonstrukcjaPojedyncze ostrze z węglika spiekanego w kształcie klinaWiele półkulistych lub stożkowych wkładek z węglika spiekanego
Najlepszy rodzaj skałyMiękkie do średnio twardych (np. wapień, piaskowiec)Twarde do bardzo twardych i ściernych (np. granit,
bazalt, kwarcyt)
Prędkość wierceniaBardzo duża w miękkiej skale; znacznie spada w twardej skaleStała, wysoka wydajność wiercenia w różnych
rodzajach skał
Prostoliniowość otworuPodatność na odchylenia w gruncie spękanym / kruszonymDoskonała stabilność; prostsze i czystsze otwory
Wydajność płukaniaUmiarkowana do słabej: większe, bardziej płaskie wióry mogą zatykać się w skale spękanej; częstsze ponowne rozdrabnianie urobkuNajwyższa: mniejsze, jednolite wióry + lepsza
ekspozycja ścieżek płukania → szybsze usuwanie wiórów, mniejsze zatykanie, chłodniejsza praca wiertła
KonserwacjaWysoka: Konieczne częste ponowne ostrzenie w celu utrzymania ostrej krawędziNiska do bezobsługowej; znacznie rzadsze
szlifowanie
Koszt początkowyNiższy: Ekonomiczne rozwiązanie dla projektów na małą skalę lub o ograniczonym budżecieWyższy koszt początkowy, ale dłuższa żywotność i niższy
koszt na metr
Ryzyko zakleszczeniaWyższe ryzyko w przypadku skał spękanych lub łamliwychNiższe ryzyko dzięki wielu punktom styku i
lepszemu przepłukiwaniu
