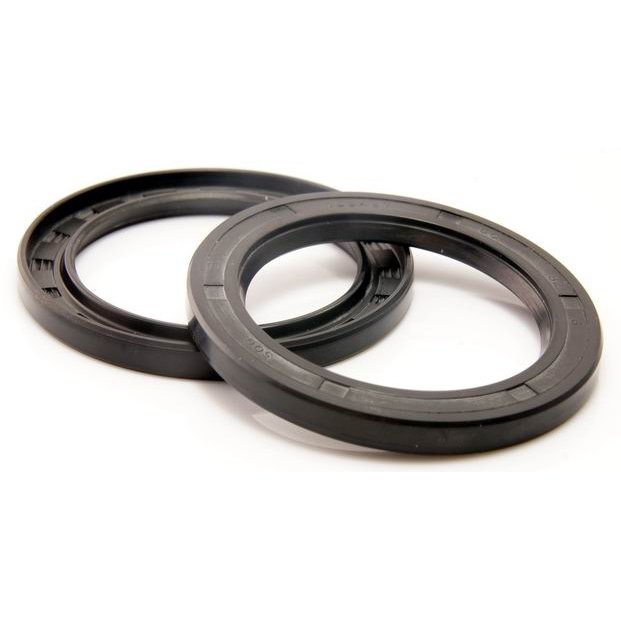

Uszczelnienie olejowe typu TC z podwójną wargą do silników i wysokich temperatur

Szkieletowa uszczelka olejowa typu TC, guma obwodowa, wewnętrzny pełny pakiet, podwójna wargowa uszczelka olejowa ze sprężyną wewnątrz, znana również jako pierścień uszczelniający wargę. Jest to jeden ze standardowych modeli szkieletowego uszczelnienia olejowego, znanego również jako uszczelnienie wargowe, standardowe uszczelnienie olejowe. Należy do obrotowych uszczelek olejowych, które są używane do uszczelniania w oleju i w warunkach zapylenia, wytrzymując ciśnienie w granicach 0,03 MPa (0,3 kgf/m²) i jest szeroko stosowany. W zależności od różnych zastosowań mediów, ciśnienia i temperatury, należy wybrać inny materiał. Typowe materiały obejmują: szkieletowe uszczelnienie olejowe z kauczuku butylowego, szkieletowe uszczelnienie olejowe z kauczuku fluorowego, silikonowe szkieletowe uszczelnienie olejowe i tak dalej.

1. Cechy:
   • Wysoka wydajność uszczelniania: Uszczelnienia olejowe typu TC zostały zaprojektowane w celu zapewnienia doskonałej wydajności uszczelniania, aby zapobiec wyciekom oleju lub innych płynów.
   • Wysoka odporność na ścieranie: powierzchnia styku szkieletowej uszczelki olejowej jest zwykle wykonana z materiału odpornego na ścieranie, który ma dobrą odporność na ścieranie.
   • Odporność na wysokie temperatury: zdolność do normalnej pracy w wyższych temperaturach, odpowiednia dla środowiska o wysokiej temperaturze.
   • Dobra odporność na pył: skutecznie zapobiega przedostawaniu się zewnętrznego pyłu i cząstek do wnętrza urządzenia.
   • Odporność chemiczna: w zależności od różnych materiałów, niektóre uszczelnienia olejowe typu TC mogą być również odporne na erozję określonych chemikaliów.
2. Struktura szkieletowego uszczelnienia olejowego typu TC obejmuje głównie następujące części:
   • Szkielet: Służy do zapewnienia siły nośnej i zdolności uszczelnienia olejowego do zachowania kształtu.
   • Warga uszczelniająca: głównie stykająca się z powierzchnią wału i zapewniająca efekt uszczelnienia, zwykle wykonana z elastycznego materiału, takiego jak Viton, Neopren. Konstrukcja wargi uszczelniającej zapewnia dobre uszczelnienie.
   • Warga przeciwpyłowa: Niektóre uszczelnienia olejowe typu TC są wyposażone w dodatkową wargę przeciwpyłową, która dodatkowo zapobiega przedostawaniu się pyłu i cząstek do obszaru uszczelnienia.
   • Sprężyna: Po wewnętrznej stronie wargi uszczelniającej zwykle znajduje się mała sprężyna, która utrzymuje nacisk między wargą uszczelniającą a wałem, zapewniając w ten sposób efekt uszczelnienia.
3. Zasada działania szkieletowego uszczelnienia olejowego typu TC opiera się na następujących punktach:
   • Nacisk wargi uszczelniającej: Warga uszczelniająca tworzy powierzchnię uszczelniającą na powierzchni obracającego się wału, zapobiegając wyciekowi cieczy lub gazu przez tarcie. Zadaniem sprężyny jest utrzymanie nacisku między wargą uszczelniającą a wałem, aby zapewnić efekt uszczelnienia.
   • Wsparcie szkieletu: Szkielet zapewnia wsparcie strukturalne, które pozwala wardze uszczelniającej pozostać we właściwej pozycji i zachować stabilność kształtu.
   • Funkcja pyłoszczelności: Pyłoszczelna warga zapobiega przedostawaniu się cząstek zewnętrznych do obszaru uszczelnienia, wydłużając w ten sposób żywotność uszczelnienia olejowego.

Właściwości materiału i zastosowanie

Uszczelki olejowe typu szkieletowego – Uszczelki olejowe z kauczuku butylowego TC:Charakteryzuje się wyjątkowo dobrą odpornością na benzynę i alifatyczne oleje węglowodorowe, ustępując jedynie kauczukowi polisiarczkowemu, akrylowemu i fluoroelastomerowi oraz przewyższając inne kauczuki ogólnego zastosowania. Odporność na ciepło jest dobra, szczelność, odporność na ścieranie i wodoodporność są lepsze, a siła wiązania jest silna. Wady to słaba odporność na zimno i ozon, niska wytrzymałość i elastyczność, słaba odporność na kwasy, słaba izolacja elektryczna i słaba odporność na rozpuszczalniki polarne. Zakres temperatur: około -25°C do +100°C. Stosowany głównie w produkcji różnych produktów olejoodpornych, takich jak węże, produkty uszczelniające itp.

Uszczelnienie olejowe typu szkieletowego – uszczelnienie olejowe z fluoroelastomeru TC:Wysokotemperaturowe uszczelnienie olejowe, które charakteryzuje się odpornością na wysoką temperaturę; fluoroelastomerowe uszczelnienie olejowe z odpornością na kwasy i zasady, odporność na olej, guma odporna na olej może być również odporna na wysoką temperaturę w uszczelnieniu olejowym; izolacja elektryczna, właściwości mechaniczne, odporność chemiczna, odporność na ozon, odporność na starzenie atmosferyczne są doskonałe. Zakres temperatur pracy: od -25 °C do +250 °C. Wady to słaba przetwarzalność, słaba odporność na zimno, wysoka cena, niska elastyczność i przepuszczalność. Stosowany głównie w przemyśle obronnym do produkcji samolotów, rakiet na odporne na próżnię, odporne na wysokie temperatury, odporne na chemikalia materiały uszczelniające, węże lub inne części oraz w przemyśle motoryzacyjnym.

Uszczelnienie olejowe typu szkieletowego – silikonowe uszczelnienie olejowe TC:Odporność na wysokie i niskie temperatury, doskonała izolacja elektryczna, wysoka stabilność na utlenianie termiczne i ozon, ale ma również cechy odporności na olej, rozpuszczalniki, chemikalia itp., co sprawia, że zastosowanie gumy silikonowej rozszerza się na różne media olejowe, media kwasowe, środowisko mediów rozpuszczalników chemicznych. Wady to: niższa wytrzymałość mechaniczna, odporność na olej, odporność na rozpuszczalniki i słaba odporność na kwasy i zasady, trudniejsza wulkanizacja, wyższe ceny. Zakres temperatur stosowania: od -55 °C do +225 °C. Tymczasem, ze względu na specjalną wydajność uszczelnienia olejowego z gumy silikonowej, jest ono szeroko stosowane w aspektach uszczelniania lotnictwa, oprzyrządowania, urządzeń elektronicznych i elektrycznych, nawigacji, metalurgii, maszyn, samochodów, opieki medycznej i zdrowotnej oraz innych części.
