Jednowarstwowe podkładki sprężynowe z częściowym zachodzeniem na siebieto kompaktowe, wydajne elementy mechaniczne o jednowarstwowej, niezamkniętej strukturze pierścieniowej z końcami, które częściowo zachodzą na siebie w górnej lub dolnej części. Dzięki co najmniej trzem falom, podkładki te są przeznaczone do mocowania połączeń w maszynach, przemyśle motoryzacyjnym, lotniczym i innych wymagających branżach.

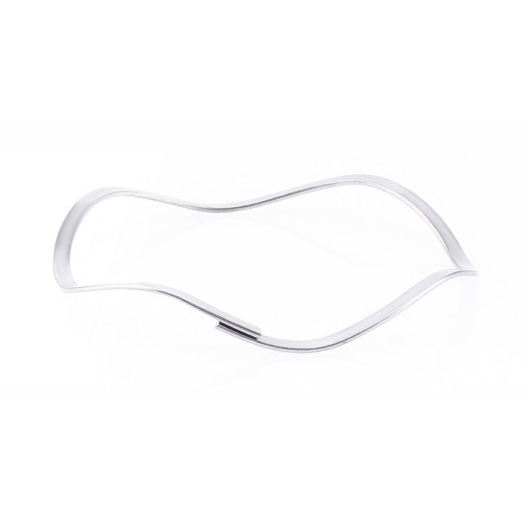

Podkładka sprężynowa z pojedynczą falą zachodzącą na siebie

Kluczowe cechy i zalety

Dobra elastyczność:Konstrukcja w kształcie fali zapewnia doskonałą elastyczność i zdolność adaptacji do zmiennych obciążeń.
Tłumienie drgań:Skutecznie pochłania wibracje, redukuje hałas mechaniczny i pomaga wydłużyć żywotność sprzętu.
Oszczędność miejsca:Jednowarstwowa, kompaktowa konstrukcja jest idealna do instalacji o ograniczonej przestrzeni.
Odporność na korozję:Wykonane z wysokiej jakości stali nierdzewnej lub specjalistycznych stopów, zapewniających zwiększoną trwałość w różnych środowiskach pracy.
Wszechstronne zastosowania:Szeroko stosowane w motoryzacji, sprzęcie elektromechanicznym, lotnictwie, maszynach budowlanych i sprzęcie AGD do niezawodnego mocowania i wsparcia.

Zastosowania

Sprzęt motoryzacyjny i elektromechaniczny
Zespoły lotnicze i kosmiczne
Maszyny budowlane
Urządzenia gospodarstwa domowego
Ogólne połączenia mocujące w maszynach

Jednowarstwowe podkładki sprężynowe z częściową zakładką zapewniają niezawodną elastyczność, tłumienie drgań i oszczędność miejsca dla połączeń mocujących w różnych branżach o wysokiej wydajności. Ich zaawansowane opcje materiałowe i inżynieria kształtu fali zapewniają długowieczność i możliwość dostosowania do każdego konkretnego scenariusza użytkowania.

Nr art.

Działa w
Średnica otworu (mm)

Czyści wał
Średnica(mm)

Obciążenie(N)

Wysokość robocza (mm)

Wysokość swobodna (mm)

Współczynnik sprężyny (N/mm)

KBT-016

1.7

KBT-019

KBT-022

110

1.2

2.2

100

KBT-026

130

1.2

2.8

KBT-028

140

1.2

4.1

117

KBT-030

160

1.2

3.2

100

KBT-032

180

1.2

3.4

KBT-035

210

1.5

150

KBT-040

230

1.5

3.3

128

KBT-042

250

1.5

2.9

208

KBT-047

270

1.5

3.7

142

KBT-052

280

3.1

175

Podkładka sprężynowa z pojedynczym obrotem

Podkładka sprężynowa z pojedynczą falą zakładkową wyprodukowana w Chinach

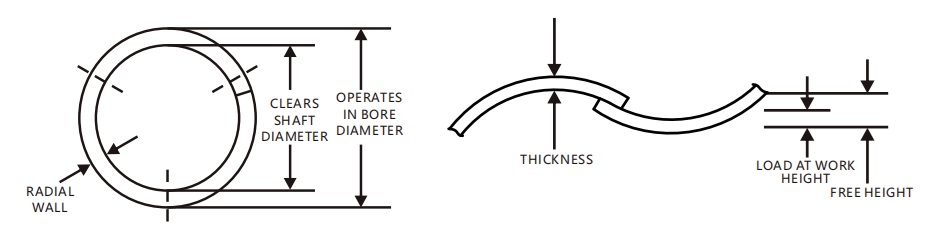

Podkładki faliste z pojedynczym zakładem mają strukturę fali z pojedynczym obrotem. Konstrukcja ta pozwala podkładce odkształcać się elastycznie podczas ściskania, zapewniając stałe obciążenie wstępne i tłumienie drgań.

Opis
Parametry techniczne

Parametry techniczne

Nr art.	Działa w Średnica otworu (mm)	Obciążenie(N)	Wysokość robocza (mm)	Wysokość swobodna (mm)	Współczynnik sprężyny (N/mm)
KBT-016	16	80	1	1.7	89
KBT-019	19	90	1	2	90
KBT-022	22	110	1.2	2.2	100
KBT-026	26	130	1.2	2.8	81
KBT-028	28	140	1.2	4.1	117
KBT-030	30	160	1.2	3.2	100
KBT-032	32	180	1.2	3.4	82
KBT-035	35	210	1.5	3	150
KBT-040	40	230	1.5	3.3	128
KBT-042	42	250	1.5	2.9	208
KBT-047	47	270	1.5	3.7	142
KBT-052	52	280	2	3.1	175
