pneumatyczna wiertnica kotwiczna

Pneumatyczna wiertnica kotwowa do drążenia tuneli i górnictwa

Pneumatyczna wiertnica kotwowa jest zasilana sprężonym powietrzem i specjalnie zaprojektowana do kotwienia skał i wzmacniania skał w projektach podziemnych, takich jak tunele, kopalnie i drogi. Charakteryzuje się zwartą konstrukcją, łatwą obsługą, wewnętrznym bezpieczeństwem i dużą zdolnością adaptacji.

Skontaktuj się z nami
Opis

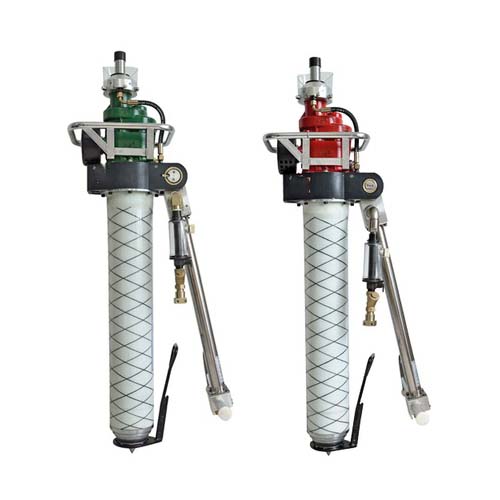

Pneumatyczna wiertnica kotwowa

Pneumatyczna wiertnica kotwowa to wysoce wydajne urządzenie wiertnicze zasilane sprężonym powietrzem, zaprojektowane specjalnie do prac podporowych w chodnikach kopalni węgla i formacjach skalnych o średniej twardości. Jest w stanie wiercić otwory pod śruby kotwiące i kable, a także mieszać, instalować i mocować śruby kotwiące z wkładem żywicznym. Dzięki temu sprzętowi instalacja śrub kotwiących i wstępne dokręcenie mogą być wykonane w jednym kroku bez konieczności stosowania dodatkowych narzędzi.

Główne cechy pneumatycznej wiertnicy kotwiącej

  • Kompaktowa konstrukcja i niewielka waga, łatwa do przenoszenia i obsługi, odpowiednia do pracy w ograniczonych przestrzeniach.
  • Wyposażona w wysokowydajny silnik pneumatyczny i płynną przekładnię zębatą, oferującą dużą moc wyjściową, cichą pracę i wewnętrzne bezpieczeństwo przed eksplozją.
  • Wysoki moment obrotowy i duża prędkość obrotowa spełniają wymagania wydajnego wiercenia i szybkiego montażu.
  • Prosta codzienna konserwacja, niski wskaźnik awaryjności i wyjątkowa trwałość, dzięki czemu nadaje się do długotrwałej pracy ciągłej.

Obszary zastosowań

Pneumatyczna wiertnica kotwowa jest szeroko stosowana w chodnikach kopalni węgla, podporach tuneli i konstrukcji śrub kotwiących / kabli w chodnikach skalnych. Nadaje się szczególnie do środowisk podziemnych o wysokich wymaganiach przeciwwybuchowych i ograniczonej przestrzeni roboczej, skutecznie poprawiając wydajność i bezpieczeństwo instalacji śrub kotwiących.

Parametry techniczne
pneumatyczna wiertnica kotwowa do drążenia tuneli i górnictwa
Pozycja Jednostka TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3.6 TB-130-4.2
Ciśnienie robocze powietrza Mpa 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63
Znamionowa prędkość obrotowa obr/min 220 206 240 265 310
Znamionowy moment obrotowy N.m 120 130 130 130 130
Moment obrotowy przeciągnięcia Nm 210 220 260 220 280
Prędkość obrotowa bez obciążenia r/min ≥560 ≥560 ≥540 ≥580 ≥720
Maksymalna moc wyjściowa kW 2.7 2.8 3.2 3.6 4.2
Zużycie powietrza metrów sześciennych na minutę 4.4 4.5 5.0 5.0 6.5
Maksymalny nacisk kN 8 8 8 8 7.9
Ciśnienie wody płuczącej Mpa 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2
Hałas dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Wiertło Ogon Rozmiar przyłącza mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Numer modelu wiertnicy kotwicznej Typ A Typ B Typ C Uwaga: Inne wysokości wiertnic można dostosować do wysokości chodnika kopalni węgla.
Maksymalna wysokość kompletnej maszyny mm 2457±50 3057±50 3657±50
Minimalna wysokość kompletnej maszyny mm 1126±50 1276±50 1426±50
Waga Kg 47 50 57
