Sprężyny faliste zagnieżdżone serii KLR o bardzo dobrej stabilności

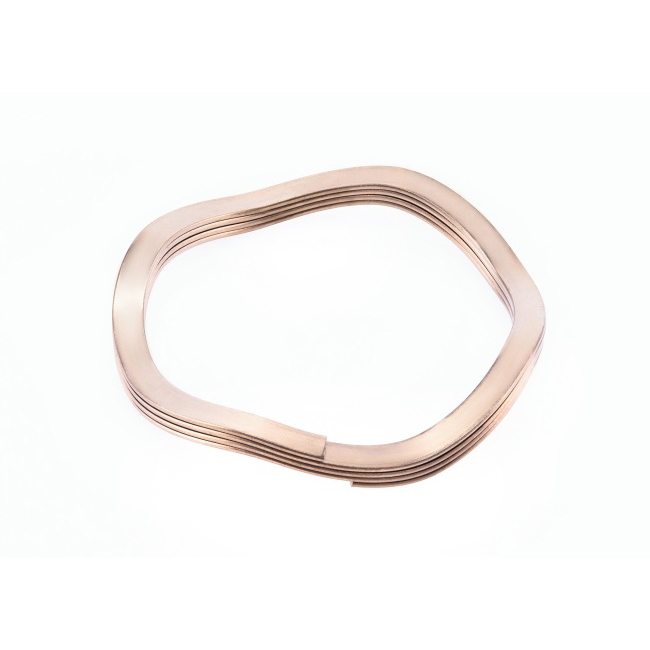

Zagnieżdżone sprężyny faliste, znane również jako wielowarstwowe szczytowe sprężyny faliste, są rodzajem zagnieżdżonych (równoległych) sprężyn falistych.

Skontaktuj się z nami
Opis

Zagnieżdżone sprężyny falisteto wysokowydajne, wielowarstwowe sprężyny zaprojektowane w celu zapewnienia znacznej siły i precyzyjnej charakterystyki sprężyny, szczególnie w zastosowaniach, w których przestrzeń jest ograniczona. Dzięki strukturze składającej się z 3 do 5 fal aktywnych zwojów i wielu warstw w bezpośrednim kontakcie, sprężyny te generują siłę proporcjonalną do liczby zwojów, co czyni je idealnymi zamiennikami sprężyn talerzowych w wielu scenariuszach.

Kluczowe cechy i korzyści

  • Wielowarstwowa konstrukcja:Konfiguracja piętrowo-szczytowa pozwala dolnej powierzchni górnych zwojów stykać się z górną powierzchnią dolnych zwojów, maksymalizując siłę wyjściową przy zachowaniu precyzyjnych właściwości sprężyny.
  • Wysoka siła wyjściowa:Wytwarzana siła jest proporcjonalna do całkowitej liczby zwojów, umożliwiając generowanie dużej siły przy niewielkich rozmiarach.
  • Opcje materiałowe:Dostępne w różnych materiałach i wykończeniach, zwykle ze stali nierdzewnej zapewniającej doskonałą wytrzymałość na rozciąganie, odporność na zmęczenie, odporność na korozję i wydajność do 200°C.
  • Precyzyjna charakterystyka:Utrzymuje stałą sprężystość i niezawodne działanie nawet w ograniczonych przestrzeniach osiowych lub promieniowych.
  • Trwałość:Odporność na korozję i zużycie, zapewniająca długą żywotność i stabilny wygląd w wymagających środowiskach.

Zastosowania

  • Zawory nadmiarowe ciśnieniowe
  • Uszczelnienia powierzchniowe
  • Sprzęgła ślizgowe
  • Napięcie wstępne łożyska:Eliminuje bicie i wibracje łożysk, redukuje hałas oraz poprawia płynność i trwałość łożysk.
  • Złącza elektryczne
  • Inne kompaktowe systemy mechaniczne wymagające precyzyjnej siły sprężyny i minimalnej ilości zajmowanego miejsca

Zagnieżdżone sprężyny faliste to optymalne rozwiązanie zapewniające dużą siłę, precyzyjną kontrolę i niezawodność w kompaktowych instalacjach. Ich zaawansowana wielowarstwowa konstrukcja i solidne opcje materiałowe sprawiają, że są niezastąpione w krytycznych zastosowaniach w przemyśle, motoryzacji i elektrotechnice.

Parametry techniczne
Nr art. Działa w
Średnica otworu (mm)		 Czyści wał
Średnica(mm)		 Obciążenie(N) Wysokość robocza (mm) Wysokość swobodna (mm) Szybkość sprężyny (N/mm)
KLR-0050-L2 12.7 9.02 62.3 1.47 2.62 55
KLR-0050-L3 12.7 9.02 95.68 1.68 2.84 82.4
KLR-0062-L2 15.88 11.3 89 1.5 2.92 62.5
KLR-0062-L3 15.88 11.3 133.5 1.73 3.15 93.6
KLR-0075-L2 19.05 13.28 124.6 1.83 3.58 71.2
KLR-0075-L3 19.05 13.28 186.9 2.08 3.84 106.8
KLR-0087-L2 22.23 15.88 142.4 1.88 3.38 95.2
KLR-0087-L3 22.23 15.88 213.6 2.18 3.68 142.8
KLR-0100-L2 25.4 18.82 160.2 1.88 4.83 54.3
KLR-0100-L3 25.4 18.82 240.3 2.18 5.13 81.4
KLR-0112-L2 28.58 20.5 178 2.34 4.17 96.6
KLR-0112-L3 28.58 20.5 267 2.69 4.52 145.1
KLR-0125-L2 31.75 23.39 195.8 2.39 4.19 108.9
KLR-0125-L3 31.75 23.39 293.7 2.79 4.6 163.3
KLR-0137-L2 34.93 26.24 213.6 2.39 5.16 77.4
KLR-0137-L3 34.93 26.24 320.4 2.79 5.56 115.9
KLR-0150-L2 38.1 28.85 231.4 2.44 5 90.5
KLR-0150-L3 38.1 28.85 347.1 2.9 5.46 135.6
KLR-0162-L2 41.28 31.72 249.2 2.44 6.1 68.1
KLR-0162-L3 41.28 31.72 373.8 2.9 6.55 102.2
KLR-0175-L2 44.45 35.31 267 2.44 4.04 166.4
KLR-0175-L3 44.45 35.31 400.5 2.9 4.5 249.6
KLR-0187-L2 47.63 38.28 284.8 2.44 4.6 131.3
KLR-0187-L3 47.63 38.28 427.2 2.9 5.05 196.9
KLR-0200-L2 50.8 41.3 302.6 2.97 4.11 262
KLR-0200-L3 50.8 41.3 453.9 3.58 4.72 392.9
KLR-0212-L2 53.98 44.27 320.4 2.97 4.47 213.2
KLR-0212-L3 53.98 44.27 480.6 3.58 5.08 319.7
KLR-0225-L2 57.15 47.32 338.2 2.97 4.9 175.7
KLR-0225-L3 57.15 47.32 507.3 3.58 5.51 263.6
KLR-0237-L2 60.33 49.89 356 2.97 5.18 160.1
KLR-0237-L3 60.33 49.89 534 3.58 5.79 240.3
KLR-0250-L2 63.5 51.92 373.8 2.97 5.33 158.7
KLR-0250-L3 63.5 51.92 560.7 3.58 5.94 238.2
KLR-0262-L2 66.68 54.84 391.6 2.97 5.87 134.6
KLR-0262-L3 66.68 54.84 587.4 3.58 6.48 202
KLR-0275-L2 69.85 57.94 409.4 3.53 5.21 242.2
KLR-0275-L3 69.85 57.94 614.1 4.29 5.97 363.3
KLR-0287-L2 73.03 61.01 427.2 3.53 5.59 208.6
KLR-0287-L3 73.03 61.01 640.8 4.29 6.35 312.7
KLR-0300-L2 76.2 63.98 445 3.53 5.99 180.8
KLR-0300-L3 76.2 63.98 667.5 4.29 6.76 271.3
KLR-0312-L2 79.38 66.8 462.8 3.53 6.45 157.9
KLR-0312-L3 79.38 66.8 694.2 4.29 7.21 236.6
KLR-0325-L2 82.55 67.87 480.6 3.53 6.12 185.3
KLR-0325-L3 82.55 67.87 720.9 4.29 6.88 277.9
KLR-0337-L2 85.73 70.89 498.4 3.53 6.58 163.1
KLR-0337-L3 85.73 70.89 747.6 4.29 7.34 244.5
KLR-0350-L2 88.9 73.86 516.2 3.53 7.11 144.2
KLR-0350-L3 88.9 73.86 774.3 4.29 7.87 216.3
KLR-0362-L2 92.08 76.86 534 3.53 7.7 128.1
KLR-0362-L3 92.08 76.86 801 4.29 8.46 192.2
KLR-0375-L2 95.25 79.78 551.8 3.53 8.36 114.5
KLR-0375-L3 95.25 79.78 827.7 4.29 9.12 171.7
KLR-0387-L2 98.43 82.68 569.6 3.53 9.07 102.6
KLR-0387-L3 98.43 82.68 854.4 4.29 9.83 153.8
KLR-0400-L2 101.6 86.94 587.4 3.53 5.49 301.5
KLR-0400-L3 101.6 86.94 881.1 4.29 6.25 452.2
