wieloobrotowa sprężyna falista z podkładkami

Wieloobrotowe sprężyny faliste z podkładkami na końcach serii KS

Name: Wieloobrotowe sprężyny faliste z podkładkami na końcach serii KS
Brand: beentools

Wieloobrotowe sprężyny faliste z usztywnionymi końcami mają płaski pierścień na każdym końcu, który działa jako pierścień nośny, i są dostępne w wersjach od szczytu do doliny.

Skontaktuj się z nami

Opis

Wieloobrotowe sprężyny faliste z końcówkami Shimcharakteryzują się wyspecjalizowaną strukturą wielozwojową zaprojektowaną z myślą o stabilnych współczynnikach sprężystości i precyzyjnej kontroli obciążenia. Górna i dolna warstwa stykają się na szczytach i w dolinach, przy czym efektywna liczba zwojów jest o dwa mniejsza niż całkowita. Końcówki podkładek zapewniają zwiększoną powierzchnię styku, zapewniając optymalną stabilność strukturalną i równomierny rozkład obciążenia, jednocześnie minimalizując miejscowe koncentracje naprężeń.

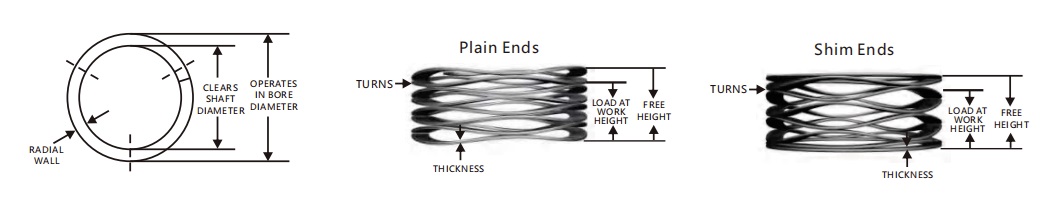

Wieloobrotowa sprężyna falista z podkładkami

Kluczowe cechy i korzyści

Stabilność strukturalna:Podkładki zwiększają powierzchnię styku, zapewniając większą stabilność i bardziej równomierny rozkład obciążenia.
Precyzyjna kontrola obciążenia:Obciążenie jest proporcjonalne do ugięcia, zapewniając dokładną reakcję w różnych warunkach pracy.
Tłumienie drgań:Skutecznie amortyzuje wstrząsy i wibracje, idealny do zastosowań o wysokiej częstotliwości i dużych ruchach.
Konstrukcja z wieloma cewkami:Wiele cewek zapewnia doskonałą elastyczność, zdolność do odkształcania i wysoką nośność.
Wytrzymałość:Wykonane z materiałów o wysokiej wytrzymałości, takich jak stal stopowa, dla zwiększenia trwałości zmęczeniowej i długoterminowej niezawodności.

Zastosowania

Samochodowe układy zawieszenia
Sprzęt mechaniczny
Produkty elektroniczne
Inne zastosowania wymagające wysokiej wydajności i niezawodności

Wieloobrotowe sprężyny faliste z końcówkami Shim są preferowanym rozwiązaniem dla wymagających zastosowań wymagających stabilnej elastyczności, precyzyjnej kontroli obciążenia i skutecznego tłumienia drgań. Ich zaawansowana konstrukcja i wytrzymałe materiały zapewniają niezawodne działanie i wydłużoną żywotność, czyniąc je niezbędnymi w zespołach motoryzacyjnych, przemysłowych i elektronicznych.

Parametry techniczne1

Nr art.	Działa w Średnica otworu (mm)	Czyści wał Średnica(mm)	Obciążenie(N)	Wysokość robocza (mm)	Wysokość swobodna (mm)	Szybkość sprężyny (N/mm)
KS018-L1	4.78	3.18	4.45	0.89	1.91	4.38
KS018-L2	4.78	3.18	4.45	1.17	2.54	3.24
KS018-L3	4.78	3.18	4.45	1.45	3.18	2.57
KS018-L4	4.78	3.18	4.45	1.73	3.81	2.14
KS018-L5	4.78	3.18	4.45	2.01	4.45	1.82
KS018-L6	4.78	3.18	4.45	2.29	5.08	1.59
KS018-L7	4.78	3.18	4.45	2.57	5.74	1.4
KS018-L8	4.78	3.18	4.45	3.12	7.01	1.14
KS018-L9	4.78	3.18	4.45	3.68	8.28	0.96
KS018-M1	4.78	3.18	9.78	1.19	2.26	15
KS018-M2	4.78	3.18	9.78	1.6	3.02	6.88
KS018-M3	4.78	3.18	9.78	2.01	3.78	5.5
KS018-M4	4.78	3.18	9.78	2.41	4.55	4.59
KS018-M5	4.78	3.18	9.78	2.82	5.31	3.92
KS018-M6	4.78	3.18	9.78	3.23	6.07	3.43
KS018-M7	4.78	3.18	9.78	3.63	6.81	3.08
KS018-M8	4.78	3.18	9.78	4.42	8.33	2.5
KS018-M9	4.78	3.18	9.78	5.16	9.86	2.5
KS021-L1	5.56	3.56	6.67	1.02	2.01	6.74
KS021-L2	5.56	3.56	6.67	1.35	2.67	5.04
KS021-L3	5.56	3.56	6.67	1.68	3.33	4.04
KS021-L4	5.56	3.56	6.67	2.03	3.99	3.41
KS021-L5	5.56	3.56	6.67	2.34	4.65	2.89
KS021-L6	5.56	3.56	6.67	2.69	5.31	2.56
KS021-L7	5.56	3.56	6.67	3.05	5.99	2.26
KS021-L8	5.56	3.56	6.67	3.71	7.32	1.86
KS021-L9	5.56	3.56	6.67	4.34	8.64	1.56
KS021-M1	5.56	3.56	20	1.3	2.03	27.16
KS021-M2	5.56	3.56	20	1.73	2.72	20.2
KS021-M3	5.56	3.56	20	2.16	3.38	16.42
KS021-M4	5.56	3.56	20	2.57	4.06	13.35
KS021-M5	5.56	3.56	20	3	4.75	11.41
KS021-M6	5.56	3.56	20	3.43	5.44	9.98
KS021-M7	5.56	3.56	20	3.86	6.1	8.94
KS021-M8	5.56	3.56	20	4.75	7.47	7.37
KS021-M9	5.56	3.56	20	5.51	8.81	6.06
KS025-L1	6.35	3.81	8.89	0.84	1.91	8.4
KS025-L2	6.35	3.81	8.89	1.27	2.54	7
KS025-L3	6.35	3.81	8.89	1.52	3.18	5.425
KS025-L4	6.35	3.81	8.89	1.91	3.81	4.725
KS025-L5	6.35	3.81	8.89	2.16	4.45	3.85
KS025-L6	6.35	3.81	8.89	2.41	5.08	3.325
KS025-L7	6.35	3.81	8.89	3.05	5.72	3.325
KS025-L8	6.35	3.81	8.89	3.56	6.99	2.625
KS025-L9	6.35	3.81	8.89	4.32	8.26	2.275
KS025-M1	6.35	3.81	22.23	0.94	1.91	23.1
KS025-M2	6.35	3.81	22.23	1.22	2.54	16.8
KS025-M3	6.35	3.81	22.23	1.65	3.18	14.525
KS025-M4	6.35	3.81	22.23	1.91	3.81	11.725
KS025-M5	6.35	3.81	22.23	2.29	4.45	10.325
KS025-M6	6.35	3.81	22.23	2.54	5.08	8.75
KS025-M7	6.35	3.81	22.23	3.05	5.72	8.4
KS025-M8	6.35	3.81	22.23	3.76	6.99	6.825
KS025-M9	6.35	3.81	22.23	4.45	8.26	5.775
KS031-L1	7.92	5.08	13.34	1.78	2.9	11.9
KS031-L2	7.92	5.08	13.34	2.44	3.86	9.45
KS031-L3	7.92	5.08	13.34	3	4.83	7.35
KS031-L4	7.92	5.08	13.34	3.68	5.79	6.3
KS031-L5	7.92	5.08	13.34	4.19	6.76	5.25
KS031-L6	7.92	5.08	13.34	4.95	7.72	4.9
KS031-L7	7.92	5.08	13.34	5.46	8.69	4.2
KS031-L8	7.92	5.08	13.34	6.65	10.62	3.325
KS031-L9	7.92	5.08	13.34	7.85	12.55	2.8
KS031-M1	7.92	5.08	26.67	1.83	2.9	25.025
KS031-M2	7.92	5.08	26.67	2.44	3.86	18.725
KS031-M3	7.92	5.08	26.67	3.12	4.83	15.75
KS031-M4	7.92	5.08	26.67	3.66	5.79	12.425
KS031-M5	7.92	5.08	26.67	4.47	6.76	11.725
KS031-M6	7.92	5.08	26.67	5	7.72	9.8
KS031-M7	7.92	5.08	26.67	5.77	8.69	9.1
KS031-M8	7.92	5.08	26.67	7.06	10.62	7.525
KS031-M9	7.92	5.08	26.67	8.53	12.55	6.65
KS037-L1	9.53	6.35	17.78	1.57	3.81	7.875
KS037-L2	9.53	6.35	17.78	2.49	5.08	6.825
KS037-L3	9.53	6.35	17.78	2.74	6.35	4.9
KS037-L4	9.53	6.35	17.78	3.43	7.62	4.2
KS037-L5	9.53	6.35	17.78	3.81	8.89	3.5
KS037-L6	9.53	6.35	17.78	4.67	10.16	3.325
KS037-L7	9.53	6.35	17.78	4.95	11.43	2.8
KS037-L8	9.53	6.35	17.78	5.79	12.7	2.625
KS037-L9	9.53	6.35	17.78	6.1	13.97	2.275
KS037-M1	9.53	6.35	31.12	2.06	3.81	17.675
KS037-M2	9.53	6.35	31.12	3.02	5.08	15.05
KS037-M3	9.53	6.35	31.12	3.68	6.35	11.725
KS037-M4	9.53	6.35	31.12	4.57	7.62	10.15
KS037-M5	9.53	6.35	31.12	5.13	8.89	8.225
KS037-M6	9.53	6.35	31.12	6.1	10.16	7.7
KS037-M7	9.53	6.35	31.12	6.65	11.43	6.475
KS037-M8	9.53	6.35	31.12	7.57	12.7	6.125
KS037-M9	9.53	6.35	31.12	8.31	13.97	5.425
KS043-L1	11.1	7.14	17.78	1.6	4.19	6.825
KS043-L2	11.1	7.14	17.78	2.36	5.59	5.425
KS043-L3	11.1	7.14	17.78	2.77	6.99	4.2
KS043-L4	11.1	7.14	17.78	3.63	8.38	3.675
KS043-L5	11.1	7.14	17.78	4.06	9.78	3.15
KS043-L6	11.1	7.14	17.78	4.95	11.18	2.8
KS043-L7	11.1	7.14	17.78	5.33	12.57	2.45
KS043-L8	11.1	7.14	17.78	6.1	13.97	2.275
KS043-L9	11.1	7.14	17.78	6.6	15.37	2.1
KS043-M1	11.1	7.14	35.56	2.08	4.19	16.8
KS043-M2	11.1	7.14	35.56	2.92	5.59	13.3
KS043-M3	11.1	7.14	35.56	3.61	6.99	10.5
KS043-M4	11.1	7.14	35.56	4.55	8.38	9.275
KS043-M5	11.1	7.14	35.56	5.03	9.78	7.525
KS043-M6	11.1	7.14	35.56	5.87	11.18	6.65
KS043-M7	11.1	7.14	35.56	6.48	12.57	5.775
KS043-M8	11.1	7.14	35.56	7.37	13.97	5.425
KS043-M9	11.1	7.14	35.56	8.1	15.37	4.9
KS050-L1	12.7	7.92	22.23	1.57	4.57	7.35
KS050-L2	12.7	7.92	22.23	2.29	6.1	5.775
KS050-L3	12.7	7.92	22.23	2.72	7.62	4.55
KS050-L4	12.7	7.92	22.23	3.45	9.14	3.85
KS050-L5	12.7	7.92	22.23	3.81	10.67	3.325
KS050-L6	12.7	7.92	22.23	4.57	12.19	2.975
KS050-L7	12.7	7.92	22.23	4.95	13.72	2.45
KS050-L8	12.7	7.92	22.23	5.59	15.24	2.275
KS050-L9	12.7	7.92	22.23	6.1	16.76	2.1
KS050-M1	12.7	7.92	44.45	1.65	4.57	15.225
KS050-M2	12.7	7.92	44.45	2.34	6.1	11.9
KS050-M3	12.7	7.92	44.45	2.9	7.62	9.45
KS050-M4	12.7	7.92	44.45	3.73	9.14	8.225
KS050-M5	12.7	7.92	44.45	4.11	10.67	6.825
KS050-M6	12.7	7.92	44.45	4.98	12.19	6.125
KS050-M7	12.7	7.92	44.45	5.26	13.72	5.25
KS050-M8	12.7	7.92	44.45	6.25	15.24	4.9
KS050-M9	12.7	7.92	44.45	6.71	16.76	4.375
KS050-H1	12.7	7.92	66.68	1.91	4.57	25.025
KS050-H2	12.7	7.92	66.68	2.79	6.1	20.125
KS050-H3	12.7	7.92	66.68	3.45	7.62	15.925
KS050-H4	12.7	7.92	66.68	4.24	9.14	13.65
KS050-H5	12.7	7.92	66.68	4.62	10.67	11.025
KS050-H6	12.7	7.92	66.68	5.49	12.19	9.975
KS050-H7	12.7	7.92	66.68	6.1	13.72	8.75
KS050-H8	12.7	7.92	66.68	7.11	15.24	8.225
KS050-H9	12.7	7.92	66.68	7.92	16.76	7.525
KS056-L1	14.27	9.53	22.23	2.03	4.95	7.525
KS056-L2	14.27	9.53	22.23	3.18	6.6	6.475
KS056-L3	14.27	9.53	22.23	3.43	8.26	4.55
KS056-L4	14.27	9.53	22.23	4.57	9.91	4.2
KS056-L5	14.27	9.53	22.23	4.83	11.56	3.325
KS056-L6	14.27	9.53	22.23	5.84	13.21	2.975
KS056-L7	14.27	9.53	22.23	6.6	14.86	2.625
KS056-L8	14.27	9.53	22.23	7.24	16.51	2.45
KS056-L9	14.27	9.53	22.23	8	18.16	2.275
KS056-M1	14.27	9.53	48.9	2.18	4.95	17.675
KS056-M2	14.27	9.53	48.9	3.12	6.6	14
KS056-M3	14.27	9.53	48.9	3.68	8.26	10.675
KS056-M4	14.27	9.53	48.9	4.75	9.91	9.45
KS056-M5	14.27	9.53	48.9	5.31	11.56	7.875
KS056-M6	14.27	9.53	48.9	6.43	13.21	7.175
KS056-M7	14.27	9.53	48.9	6.93	14.86	6.125
KS056-M8	14.27	9.53	48.9	8.08	16.51	5.775
KS056-M9	14.27	9.53	48.9	8.71	18.16	5.25
KS056-H1	14.27	9.53	80.02	2.36	4.95	30.8
KS056-H2	14.27	9.53	80.02	3.45	6.6	25.375
KS056-H3	14.27	9.53	80.02	4.19	8.26	19.775
KS056-H4	14.27	9.53	80.02	5.38	9.91	17.675
KS056-H5	14.27	9.53	80.02	6.22	11.56	15.05
KS056-H6	14.27	9.53	80.02	7.16	13.21	13.3
KS056-H7	14.27	9.53	80.02	8.2	14.86	12.075
KS056-H8	14.27	9.53	80.02	9.14	16.51	10.85
KS056-H9	14.27	9.53	80.02	10.36	18.16	10.325
KS062-L1	15.88	11.43	24.15	1.7	4.57	8.4
KS062-L2	15.88	11.43	25	2	6.1	6.125
KS062-L3	15.88	11.43	26.67	2.16	7.62	4.9
KS062-L4	15.88	11.43	26.67	2.69	9.14	4.2
KS062-L5	15.88	11.43	26.67	3.25	10.67	3.675
KS062-L6	15.88	11.43	26.67	4.19	13.72	2.8
KS062-L7	15.88	11.43	26.67	5.13	16.76	2.275
KS062-L8	15.88	11.43	26.67	6.05	19.81	1.925
KS062-M1	15.88	11.43	53.34	2.64	4.57	27.65
KS062-M2	15.88	11.43	53.34	3.3	6.1	19.075
KS062-M3	15.88	11.43	53.34	4.45	7.62	16.8
KS062-M4	15.88	11.43	53.34	5.23	9.14	13.65
KS062-M5	15.88	11.43	53.34	6.25	10.67	12.075
KS062-M6	15.88	11.43	53.34	8.05	13.72	9.45
KS062-M7	15.88	11.43	53.34	9.8	16.76	7.7
KS062-M8	15.88	11.43	53.34	11.53	19.81	6.475
KS062-H1	15.88	11.43	88.91	2.59	4.57	44.8
KS062-H2	15.88	11.43	88.91	3.43	6.1	33.25
KS062-H3	15.88	11.43	88.91	4.45	7.62	28
KS062-H4	15.88	11.43	88.91	5.21	9.14	22.575
KS062-H5	15.88	11.43	88.91	6.22	10.67	19.95
KS062-H6	15.88	11.43	88.91	8	13.72	15.575
KS062-H7	15.88	11.43	88.91	9.91	16.76	12.95
KS062-H8	15.88	11.43	88.91	11.81	19.81	11.025
KS075-L1	19.05	13.97	31.12	3.61	6.35	11.375
KS075-L2	19.05	13.97	31.12	4.75	8.46	8.4
KS075-L3	19.05	13.97	31.12	6.25	10.59	7.175
KS075-L4	19.05	13.97	31.12	7.24	12.7	5.775
KS075-L5	19.05	13.97	31.12	8.84	14.81	5.25
KS075-L6	19.05	13.97	31.12	11.33	19.05	4.025
KS075-L7	19.05	13.97	31.12	14.73	25.4	2.975
KS075-M1	19.05	13.97	57.79	4.04	6.35	25.025
KS075-M2	19.05	13.97	57.79	5.16	8.46	17.5
KS075-M3	19.05	13.97	57.79	6.86	10.59	15.4
KS075-M4	19.05	13.97	57.79	7.98	12.7	12.25
KS075-M5	19.05	13.97	57.79	9.68	14.81	11.2
KS075-M6	19.05	13.97	57.79	12.42	19.05	8.75
KS075-M7	19.05	13.97	57.79	16.48	25.4	6.475
KS075-H1	19.05	13.97	97.8	4.29	6.35	47.6
KS075-H2	19.05	13.97	97.8	5.46	8.46	32.55
KS075-H3	19.05	13.97	97.8	7.39	10.59	30.625
KS075-H4	19.05	13.97	97.8	8.51	12.7	23.275
KS075-H5	19.05	13.97	97.8	10.29	14.81	21.7
KS075-H6	19.05	13.97	97.8	13.36	19.05	17.15
KS075-H7	19.05	13.97	97.8	17.75	25.4	12.775
KS087-L1	22.23	15.24	53.34	2.97	6.35	15.75
KS087-L2	22.23	15.24	53.34	4.01	8.46	12.075
KS087-L3	22.23	15.24	53.34	5.26	10.59	9.975
KS087-L4	22.23	15.24	53.34	6.15	12.7	8.225
KS087-L5	22.23	15.24	53.34	7.29	14.81	7.175
KS087-L6	22.23	15.24	53.34	9.6	19.05	5.6
KS087-L7	22.23	15.24	53.34	12.65	25.4	4.2
KS087-M1	22.23	15.24	80.02	3.15	6.35	25.9
KS087-M2	22.23	15.24	80.02	4.17	8.46	18.9
KS087-M3	22.23	15.24	80.02	5.44	10.59	15.575
KS087-M4	22.23	15.24	80.02	6.4	12.7	13.3
KS087-M5	22.23	15.24	80.02	7.52	14.81	11.55
KS087-M6	22.23	15.24	80.02	9.78	19.05	8.75
KS087-M7	22.23	15.24	80.02	12.93	25.4	6.65
KS087-H1	22.23	15.24	111.13	4.22	6.35	52.15
KS087-H2	22.23	15.24	111.13	5.44	8.46	36.75
KS087-H3	22.23	15.24	111.13	7.06	10.59	31.5
KS087-H4	22.23	15.24	111.13	8.31	12.7	25.375
KS087-H5	22.23	15.24	111.13	10.03	14.81	23.275
KS087-H6	22.23	15.24	111.13	12.95	19.05	18.2
KS087-H7	22.23	15.24	111.13	17.02	25.4	13.65
KS100-L1	25.4	18.54	53.34	2.13	6.35	12.6
KS100-L2	25.4	18.54	53.34	2.74	8.46	9.275
KS100-L3	25.4	18.54	53.34	3.68	10.59	7.7
KS100-L4	25.4	18.54	53.34	4.19	12.7	6.3
KS100-L5	25.4	18.54	53.34	5.11	14.81	5.425
KS100-L6	25.4	18.54	53.34	6.55	19.05	4.2
KS100-L7	25.4	18.54	53.34	8.69	25.4	3.15

Parametry techniczne2

Nr art.	Działa w Średnica otworu (mm)	Czyści wał Średnica(mm)	Obciążenie(N)	Wysokość robocza (mm)	Wysokość swobodna (mm)	Współczynnik sprężyny (N/mm)
KS100-L8	25.4	18.54	53.34	11.3	31.75	2.625
KS100-L9	25.4	18.54	53.34	13.18	38.1	2.1
KS100-L10	25.4	18.54	53.34	16.08	44.45	1.925
KS100-L11	25.4	18.54	53.34	18.03	50.8	1.575
KS100-M1	25.4	18.54	80.02	2.21	6.35	19.25
KS100-M2	25.4	18.54	80.02	2.87	8.46	14.35
KS100-M3	25.4	18.54	80.02	3.76	10.59	11.725
KS100-M4	25.4	18.54	80.02	4.45	12.7	9.625
KS100-M5	25.4	18.54	80.02	5.38	14.81	8.575
KS100-M6	25.4	18.54	80.02	7.01	19.05	6.65
KS100-M7	25.4	18.54	80.02	9.14	25.4	4.9
KS100-M8	25.4	18.54	80.02	11.48	31.75	4.025
KS100-M9	25.4	18.54	80.02	13.94	38.1	3.325
KS100-M10	25.4	18.54	80.02	16.51	44.45	2.8
KS100-M11	25.4	18.54	80.02	18.29	50.8	2.45
KS100-H1	25.4	18.54	111.13	3.33	6.35	36.75
KS100-H2	25.4	18.54	111.13	4.42	8.46	27.475
KS100-H3	25.4	18.54	111.13	5.77	10.59	23.1
KS100-H4	25.4	18.54	111.13	6.76	12.7	18.725
KS100-H5	25.4	18.54	111.13	8.1	14.81	16.625
KS100-H6	25.4	18.54	111.13	10.31	19.05	12.775
KS100-H7	25.4	18.54	111.13	13.74	25.4	9.45
KS100-H8	25.4	18.54	111.13	17.48	31.75	7.875
KS100-H9	25.4	18.54	111.13	20.65	38.1	6.3
KS100-H10	25.4	18.54	111.13	24.31	44.45	5.6
KS100-H11	25.4	18.54	111.13	27.51	50.8	4.725
KS112-L1	28.58	21.59	53.34	3.71	7.62	13.65
KS112-L2	28.58	21.59	53.34	4.72	10.16	9.8
KS112-L3	28.58	21.59	53.34	6.35	12.7	8.4
KS112-L4	28.58	21.59	53.34	7.49	15.24	6.825
KS112-L5	28.58	21.59	53.34	8.74	17.78	5.95
KS112-L6	28.58	21.59	53.34	9.96	20.32	5.075
KS112-L7	28.58	21.59	53.34	12.4	25.4	4.025
KS112-L8	28.58	21.59	53.34	16.74	33.02	3.325
KS112-L9	28.58	21.59	53.34	20.5	40.64	2.625
KS112-L10	28.58	21.59	53.34	25.83	50.8	2.1
KS112-M1	28.58	21.59	88.91	4.06	7.62	25.025
KS112-M2	28.58	21.59	88.91	5.13	10.16	17.675
KS112-M3	28.58	21.59	88.91	6.86	12.7	15.225
KS112-M4	28.58	21.59	88.91	8.08	15.24	12.425
KS112-M5	28.58	21.59	88.91	9.68	17.78	11.025
KS112-M6	28.58	21.59	88.91	10.85	20.32	9.45
KS112-M7	28.58	21.59	88.91	13.61	25.4	7.525
KS112-M8	28.58	21.59	88.91	17.98	33.02	5.95
KS112-M9	28.58	21.59	88.91	21.87	40.64	4.725
KS112-M10	28.58	21.59	88.91	27.64	50.8	3.85
KS112-H1	28.58	21.59	133.36	4.52	7.62	43.05
KS112-H2	28.58	21.59	133.36	5.82	10.16	30.625
KS112-H3	28.58	21.59	133.36	7.7	12.7	26.6
KS112-H4	28.58	21.59	133.36	8.89	15.24	21
KS112-H5	28.58	21.59	133.36	10.69	17.78	18.9
KS112-H6	28.58	21.59	133.36	11.94	20.32	15.925
KS112-H7	28.58	21.59	133.36	15.06	25.4	12.95
KS112-H8	28.58	21.59	133.36	19.99	33.02	10.15
KS112-H9	28.58	21.59	133.36	24.28	40.64	8.225
KS112-H10	28.58	21.59	133.36	30.53	50.8	6.65
KS125-L1	31.75	25.4	53.34	2.13	7.62	9.8
KS125-L2	31.75	25.4	53.34	2.87	10.16	7.35
KS125-L3	31.75	25.4	53.34	3.78	12.7	5.95
KS125-L4	31.75	25.4	53.34	4.37	15.24	4.9
KS125-L5	31.75	25.4	53.34	5.26	17.78	4.2
KS125-L6	31.75	25.4	53.34	5.77	20.32	3.675
KS125-L7	31.75	25.4	53.34	7.65	25.4	2.975
KS125-L8	31.75	25.4	53.34	10.03	33.02	2.275
KS125-L9	31.75	25.4	53.34	11.86	40.64	1.925
KS125-L10	31.75	25.4	53.34	15.01	50.8	1.575
KS125-M1	31.75	25.4	88.91	3.15	7.62	19.95
KS125-M2	31.75	25.4	88.91	4.19	10.16	14.875
KS125-M3	31.75	25.4	88.91	5.46	12.7	12.25
KS125-M4	31.75	25.4	88.91	6.43	15.24	10.15
KS125-M5	31.75	25.4	88.91	7.7	17.78	8.75
KS125-M6	31.75	25.4	88.91	8.66	20.32	7.7
KS125-M7	31.75	25.4	88.91	10.85	25.4	6.125
KS125-M8	31.75	25.4	88.91	14.66	33.02	4.9
KS125-M9	31.75	25.4	88.91	17.58	40.64	3.85
KS125-M10	31.75	25.4	88.91	22	50.8	3.15
KS125-H1	31.75	25.4	133.36	4.01	7.62	36.75
KS125-H2	31.75	25.4	133.36	5.33	10.16	27.65
KS125-H3	31.75	25.4	133.36	6.91	12.7	23.1
KS125-H4	31.75	25.4	133.36	8.13	15.24	18.725
KS125-H5	31.75	25.4	133.36	9.75	17.78	16.625
KS125-H6	31.75	25.4	133.36	11	20.32	14.35
KS125-H7	31.75	25.4	133.36	13.67	25.4	11.375
KS125-H8	31.75	25.4	133.36	18.21	33.02	8.925
KS125-H9	31.75	25.4	133.36	22.3	40.64	7.35
KS125-H10	31.75	25.4	133.36	28.02	50.8	5.775
KS137-L1	34.93	26.16	66.68	1.91	7.62	11.725
KS137-L2	34.93	26.16	66.68	2.51	10.16	8.75
KS137-L3	34.93	26.16	66.68	3.28	12.7	7
KS137-L4	34.93	26.16	66.68	3.94	15.24	5.95
KS137-L5	34.93	26.16	66.68	4.55	17.78	5.075
KS137-L6	34.93	26.16	66.68	5.23	20.32	4.375
KS137-L7	34.93	26.16	66.68	6.5	25.4	3.5
KS137-L8	34.93	26.16	66.68	8.66	33.02	2.8
KS137-L9	34.93	26.16	66.68	10.77	40.64	2.275
KS137-L10	34.93	26.16	66.68	13.46	50.8	1.75
KS137-M1	34.93	26.16	111.13	3.61	7.62	27.65
KS137-M2	34.93	26.16	111.13	4.72	10.16	20.475
KS137-M3	34.93	26.16	111.13	6.1	12.7	16.8
KS137-M4	34.93	26.16	111.13	7.14	15.24	13.65
KS137-M5	34.93	26.16	111.13	8.64	17.78	12.075
KS137-M6	34.93	26.16	111.13	9.75	20.32	10.5
KS137-M7	34.93	26.16	111.13	12.34	25.4	8.575
KS137-M8	34.93	26.16	111.13	16.05	33.02	6.475
KS137-M9	34.93	26.16	111.13	20.02	40.64	5.425
KS137-M10	34.93	26.16	111.13	24.94	50.8	4.375
KS137-H1	34.93	26.16	155.58	3.78	7.62	40.6
KS137-H2	34.93	26.16	155.58	4.8	10.16	29.05
KS137-H3	34.93	26.16	155.58	6.27	12.7	24.15
KS137-H4	34.93	26.16	155.58	7.29	15.24	19.6
KS137-H5	34.93	26.16	155.58	8.71	17.78	17.15
KS137-H6	34.93	26.16	155.58	9.91	20.32	14.875
KS137-H7	34.93	26.16	155.58	12.45	25.4	12.075
KS137-H8	34.93	26.16	155.58	16.41	33.02	9.45
KS137-H9	34.93	26.16	155.58	20.14	40.64	7.525
KS137-H10	34.93	26.16	155.58	25.4	50.8	6.125
KS150-L1	38.1	28.96	88.91	3.28	7.62	20.475
KS150-L2	38.1	28.96	88.91	4.17	10.16	14.875
KS150-L3	38.1	28.96	88.91	5.41	12.7	12.25
KS150-L4	38.1	28.96	88.91	6.27	15.24	9.975
KS150-L5	38.1	28.96	88.91	7.65	17.78	8.75
KS150-L6	38.1	28.96	88.91	8.56	20.32	7.525
KS150-L7	38.1	28.96	88.91	10.92	25.4	6.125
KS150-L8	38.1	28.96	88.91	14.35	33.02	4.725
KS150-L9	38.1	28.96	88.91	17.63	40.64	3.85
KS150-L10	38.1	28.96	88.91	22	50.8	3.15
KS150-M1	38.1	28.96	155.58	3.1	7.62	34.475
KS150-M2	38.1	28.96	155.58	4.01	10.16	25.375
KS150-M3	38.1	28.96	155.58	5.23	12.7	20.825
KS150-M4	38.1	28.96	155.58	6.12	15.24	16.975
KS150-M5	38.1	28.96	155.58	7.39	17.78	15.05
KS150-M6	38.1	28.96	155.58	8.23	20.32	12.95
KS150-M7	38.1	28.96	155.58	10.39	25.4	10.325
KS150-M8	38.1	28.96	155.58	13.72	33.02	8.05
KS150-M9	38.1	28.96	155.58	16.69	40.64	6.475
KS150-M10	38.1	28.96	155.58	21.21	50.8	5.25
KS150-H1	38.1	28.96	266.72	4.22	7.62	78.4
KS150-H2	38.1	28.96	266.72	5.49	10.16	57.05
KS150-H3	38.1	28.96	266.72	7.06	12.7	47.25
KS150-H4	38.1	28.96	266.72	8.36	15.24	38.675
KS150-H5	38.1	28.96	266.72	9.91	17.78	33.95
KS150-H6	38.1	28.96	266.72	11.25	20.32	29.4
KS150-H7	38.1	28.96	266.72	14.1	25.4	23.625
KS150-H8	38.1	28.96	266.72	18.44	33.02	18.375
KS150-H9	38.1	28.96	266.72	22.61	40.64	14.875
KS150-H10	38.1	28.96	266.72	28.42	50.8	11.9
KS175-L1	44.45	34.04	111.13	3.94	9.53	19.95
KS175-L2	44.45	34.04	111.13	5.08	12.7	14.525
KS175-L3	44.45	34.04	111.13	6.73	15.88	12.075
KS175-L4	44.45	34.04	111.13	7.87	19.05	9.975
KS175-L5	44.45	34.04	111.13	9.32	22.1	8.75
KS175-L6	44.45	34.04	111.13	10.54	25.4	7.525
KS175-L7	44.45	34.04	111.13	13.28	31.75	5.95
KS175-L8	44.45	34.04	111.13	16.21	38.1	5.075
KS175-L9	44.45	34.04	111.13	18.72	44.45	4.375
KS175-L10	44.45	34.04	111.13	21.44	50.8	3.85
KS175-M1	44.45	34.04	222.26	4.78	9.53	46.725
KS175-M2	44.45	34.04	222.26	6.2	12.7	34.125
KS175-M3	44.45	34.04	222.26	8	15.88	28.175
KS175-M4	44.45	34.04	222.26	9.5	19.05	23.275
KS175-M5	44.45	34.04	222.26	11.48	22.1	21
KS175-M6	44.45	34.04	222.26	12.83	25.4	17.675
KS175-M7	44.45	34.04	222.26	15.98	31.75	14.175
KS175-M8	44.45	34.04	222.26	19.51	38.1	11.9
KS175-M9	44.45	34.04	222.26	22.83	44.45	10.325
KS175-M10	44.45	34.04	222.26	26.06	50.8	8.925
KS175-H1	44.45	34.04	400.08	5.89	9.53	110.075
KS175-H2	44.45	34.04	400.08	7.98	12.7	84.7
KS175-H3	44.45	34.04	400.08	10.39	15.88	72.975
KS175-H4	44.45	34.04	400.08	12.24	19.05	58.8
KS175-H5	44.45	34.04	400.08	14.66	22.1	53.725
KS175-H6	44.45	34.04	400.08	16.54	25.4	45.15
KS175-H7	44.45	34.04	400.08	20.65	31.75	36.05
KS175-H8	44.45	34.04	400.08	24.89	38.1	30.275
KS175-H9	44.45	34.04	400.08	29.13	44.45	26.075
KS175-H10	44.45	34.04	400.08	33.45	50.8	23.1
KS200-L1	50.8	40.64	103.2	2.9	9.53	15.575
KS200-L2	50.8	40.64	104.1	3.5	12.7	11.55
KS200-L3	50.8	40.64	111.13	4.01	15.88	9.45
KS200-L4	50.8	40.64	111.13	4.55	19.05	7.7
KS200-L5	50.8	40.64	111.13	5.51	22.1	6.65
KS200-L6	50.8	40.64	111.13	6.17	25.4	5.775
KS200-L7	50.8	40.64	111.13	7.77	31.75	4.55
KS200-L8	50.8	40.64	111.13	9.27	38.1	3.85
KS200-L9	50.8	40.64	111.13	11	44.45	3.325
KS200-L10	50.8	40.64	111.13	12.45	50.8	2.975
KS200-M1	50.8	40.64	222.26	3.56	9.53	37.275
KS200-M2	50.8	40.64	222.26	4.67	12.7	27.65
KS200-M3	50.8	40.64	222.26	6.22	15.88	23.1
KS200-M4	50.8	40.64	222.26	7.06	19.05	18.55
KS200-M5	50.8	40.64	222.26	8.76	22.1	16.625
KS200-M6	50.8	40.64	222.26	10.03	25.4	14.525
KS200-M7	50.8	40.64	222.26	12.65	31.75	11.55
KS200-M8	50.8	40.64	222.26	15.06	38.1	9.625
KS200-M9	50.8	40.64	222.26	17.63	44.45	8.225
KS200-M10	50.8	40.64	222.26	20.32	50.8	7.35
KS200-H1	50.8	40.64	400.08	5	9.53	88.55
KS200-H2	50.8	40.64	400.08	6.55	12.7	65.1
KS200-H3	50.8	40.64	400.08	8.43	15.88	53.725
KS200-H4	50.8	40.64	400.08	9.88	19.05	43.575
KS200-H5	50.8	40.64	400.08	11.81	22.1	38.85
KS200-H6	50.8	40.64	400.08	13.34	25.4	33.075
KS200-H7	50.8	40.64	400.08	16.79	31.75	26.775
KS200-H8	50.8	40.64	400.08	19.84	38.1	21.875
KS200-H9	50.8	40.64	400.08	23.9	44.45	19.425
KS200-H10	50.8	40.64	400.08	27.15	50.8	16.975
