Wielozwojowa sprężyna falista z podkładkami dla maszyn KMS

Name: Wielozwojowa sprężyna falista z podkładkami dla maszyn KMS
Brand: beentools

Sprężyny faliste z płaskim końcem do góry mają płaski zwój na każdym końcu jako zwój nośny, a wielowarstwowe sprężyny faliste od szczytu do doliny.

Skontaktuj się z nami

Opis

Górna i dolna warstwa stykają się na szczytach i w dolinach; efektywna liczba zwojów jest o 2 mniejsza niż całkowita liczba zwojów. Wieloobrotowe sprężyny faliste z usztywnionymi końcami mają zwykle wiele grzbietów fal, które generują względne przemieszczenie osiowe, gdy są poddawane obciążeniom osiowym, tworząc energię odkształcenia. Po usunięciu przyłożonego obciążenia sprężyna falista powraca do swojego pierwotnego kształtu pod wpływem energii odkształcenia, zapewniając amortyzację i tłumienie drgań. Konstrukcja tej sprężyny pozwala na zapewnienie stabilnego współczynnika sprężystości, w którym obciążenie jest proporcjonalne do wielkości odkształcenia, w różnych warunkach pracy, zapewniając w ten sposób precyzyjną kontrolę obciążenia.

Cechy i zalety

Stabilność strukturalna:Końcówki podkładek zwiększają powierzchnię styku, zapewniając lepszą stabilność i równomierny rozkład obciążenia, zmniejszając miejscowe koncentracje naprężeń.
Efekt tłumienia drgań:Konstrukcja ta może skutecznie amortyzować wstrząsy i wibracje i jest odpowiednia dla wysokiej częstotliwości i dużych ruchów.
Konstrukcja z wieloma cewkami:Konstrukcja z wieloma zwojami zapewnia sprężynie lepszą elastyczność i zdolność do odkształcania, a także może wytrzymać większe obciążenia.
Zastosowania:Szeroko stosowane w samochodowych układach zawieszenia, sprzęcie mechanicznym, produktach elektronicznych itp. gdzie wymagana jest wysoka wydajność i niezawodność.
Wybór materiału:Materiały o wysokiej wytrzymałości, takie jak stal stopowa, są często stosowane w celu poprawy trwałości zmęczeniowej i trwałości sprężyn.

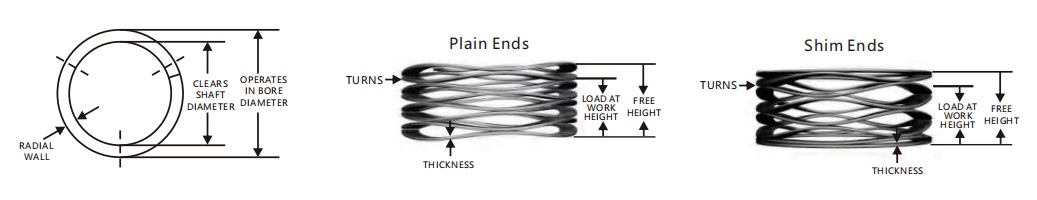

wieloobrotowa sprężyna falista z podkładkami

Parametry techniczne1

Nr art.	Działa w Średnica otworu (mm)	Czyści wał Średnica(mm)	Obciążenie(N)	Wysokość robocza (mm)	Wysokość swobodna (mm)	Współczynnik sprężyny (N/mm)
KMS05-L1	5	3.5	5	1.14	1.84	7.14
KMS05-L2	5	3.5	5	1.52	2.45	5.38
KMS05-L3	5	3.5	5	1.91	3.06	4.35
KMS05-L4	5	3.5	5	2.26	3.68	3.52
KMS05-L5	5	3.5	5	2.67	4.29	3.09
KMS05-L6	5	3.5	5	3.02	4.9	2.66
KMS05-L7	5	3.5	5	3.43	5.52	2.39
KMS05-L8	5	3.5	5	4.14	6.74	1.92
KMS05-L9	5	3.5	5	4.9	7.97	1.63
KMS05-M1	5	3.5	10	1.14	1.89	13.33
KMS05-M2	5	3.5	10	1.52	2.52	10
KMS05-M3	5	3.5	10	1.91	3.15	8.06
KMS05-M4	5	3.5	10	2.26	3.78	6.58
KMS05-M5	5	3.5	10	2.67	4.41	5.75
KMS05-M6	5	3.5	10	3.02	5.04	4.95
KMS05-M7	5	3.5	10	3.43	5.04	4.46
KMS05-M8	5	3.5	10	4.14	6.93	3.58
KMS05-M9	5	3.5	10	4.9	8.19	3.04
KMS06-L1	6	4	6	0.61	1.52	6.59
KMS06-L2	6	4	6	0.81	2.03	4.92
KMS06-L3	6	4	6	1.02	2.54	3.95
KMS06-L4	6	4	6	1.22	3.05	3.28
KMS06-L5	6	4	6	1.42	3.56	2.8
KMS06-L6	6	4	6	1.63	4.06	2.47
KMS06-L7	6	4	6	1.83	4.57	2.19
KMS06-L8	6	4	6	2.24	5.59	1.79
KMS06-L9	6	4	6	2.64	6.6	1.52
KMS06-M1	6	4	12	0.74	1.52	15.38
KMS06-M2	6	4	12	0.97	2.03	11.32
KMS06-M3	6	4	12	1.22	2.54	9.09
KMS06-M4	6	4	12	1.47	3.05	7.59
KMS06-M5	6	4	12	1.7	3.56	6.45
KMS06-M6	6	4	12	1.96	4.06	5.71
KMS06-M7	6	4	12	2.18	4.57	5.02
KMS06-M8	6	4	12	2.69	5.59	4.14
KMS06-M9	6	4	12	3.18	6.6	3.51
KMS08-L1	8	5	15	1.7	2.82	13.39
KMS08-L2	8	5	15	2.39	3.76	10.95
KMS08-L3	8	5	15	2.74	4.7	7.65
KMS08-L4	8	5	15	3.56	5.64	7.21
KMS08-L5	8	5	15	4.01	6.58	5.84
KMS08-L6	8	5	15	4.57	7.52	5.08
KMS08-L7	8	5	15	5.26	8.46	4.69
KMS08-L8	8	5	15	6.35	10.34	3.76
KMS08-L9	8	5	15	7.37	12.22	3.09
KMS08-M1	8	5	30	1.78	2.82	28.85
KMS08-M2	8	5	30	2.54	3.76	24.59
KMS08-M3	8	5	30	3.05	4.7	18.18
KMS08-M4	8	5	30	3.81	5.64	16.39
KMS08-M5	8	5	30	4.32	6.58	13.27
KMS08-M6	8	5	30	4.95	7.52	11.67
KMS08-M7	8	5	30	5.59	8.46	10.45
KMS08-M8	8	5	30	6.86	10.34	8.62
KMS08-M9	8	5	30	7.87	12.22	6.9
KMS10-L1	10	7	18	1.91	3.96	8.78
KMS10-L2	10	7	18	2.54	5.28	6.57
KMS10-L3	10	7	18	3.15	6.6	5.22
KMS10-L4	10	7	18	3.78	7.92	4.35
KMS10-L5	10	7	18	4.42	9.25	3.73
KMS10-L6	10	7	18	5.05	10.57	3.26
KMS10-L7	10	7	18	5.69	11.89	2.9
KMS10-L8	10	7	18	6.32	13.21	2.61
KMS10-L9	10	7	18	6.96	14.53	2.38
KMS10-M1	10	7	35	2.03	3.96	18.13
KMS10-M2	10	7	35	2.79	5.28	14.06
KMS10-M3	10	7	35	3.56	6.6	11.51
KMS10-M4	10	7	35	4.32	7.92	9.72
KMS10-M5	10	7	35	5.08	9.25	8.39
KMS10-M6	10	7	35	5.84	10.57	7.4
KMS10-M7	10	7	35	6.6	11.89	6.62
KMS10-M8	10	7	35	7.37	13.21	5.99
KMS10-M9	10	7	35	8.13	14.53	5.47
KMS12-L1	12	9	20	1.47	4.34	6.97
KMS12-L2	12	9	20	1.98	5.79	5.25
KMS12-L3	12	9	20	2.46	7.24	4.18
KMS12-L4	12	9	20	2.95	8.69	3.48
KMS12-L5	12	9	20	3.45	10.13	2.99
KMS12-L6	12	9	20	3.94	11.58	2.62
KMS12-L7	12	9	20	4.45	13.03	2.33
KMS12-L8	12	9	20	4.93	14.48	2.09
KMS12-L9	12	9	20	5.44	15.93	1.91
KMS12-M1	12	8.5	40	2.36	4.34	20.2
KMS12-M2	12	8.5	40	3.18	5.79	15.33
KMS12-M3	12	8.5	40	3.96	7.24	12.2
KMS12-M4	12	8.5	40	4.75	8.69	10.15
KMS12-M5	12	8.5	40	5.54	10.13	8.71
KMS12-M6	12	8.5	40	6.32	11.58	7.6
KMS12-M7	12	8.5	40	7.11	13.03	6.76
KMS12-M8	12	8.5	40	7.92	14.48	6.1
KMS12-M9	12	8.5	40	8.71	15.93	5.54
KMS12-H1	12	8.5	60	1.98	4.34	25.42
KMS12-H2	12	8.5	60	2.64	5.79	19.05
KMS12-H3	12	8.5	60	3.3	7.24	15.23
KMS12-H4	12	8.5	60	3.99	8.69	12.77
KMS12-H5	12	8.5	60	4.65	10.13	10.95
KMS12-H6	12	8.5	60	5.31	11.58	9.57
KMS12-H7	12	8.5	60	5.97	13.03	8.5
KMS12-H8	12	8.5	60	6.63	14.48	7.64
KMS12-H9	12	8.5	60	7.29	15.93	6.94
KMS14-L1	14	10	22	2.18	4.95	7.94
KMS14-L2	14	10	22	2.95	6.6	6.03
KMS14-L3	14	10	22	3.71	8.26	4.84
KMS14-L4	14	10	22	4.52	9.91	4.08
KMS14-L5	14	10	22	5.33	11.56	3.53
KMS14-L6	14	10	22	6.17	13.21	3.13
KMS14-L7	14	10	22	7.01	14.86	2.8
KMS14-L8	14	10	22	7.85	16.51	2.54
KMS14-L9	14	10	22	8.71	18.16	2.33
KMS14-M1	14	10	50	2.18	4.95	18.05
KMS14-M2	14	10	50	2.95	6.6	13.7
KMS14-M3	14	10	50	3.71	8.26	10.99
KMS14-M4	14	10	50	4.52	9.91	9.28
KMS14-M5	14	10	50	5.33	11.56	8.03
KMS14-M6	14	10	50	6.17	13.21	7.1
KMS14-M7	14	10	50	7.01	14.86	6.37
KMS14-M8	14	10	50	7.85	16.51	5.77
KMS14-M9	14	10	50	8.71	18.16	5.29
KMS14-H1	14	9	80	3.15	4.95	44.44
KMS14-H2	14	9	80	4.19	6.6	33.2
KMS14-H3	14	9	80	5.26	8.26	26.67
KMS14-H4	14	9	80	6.3	9.91	22.16
KMS14-H5	14	9	80	7.34	11.56	18.96
KMS14-H6	14	9	80	8.41	13.21	16.67
KMS14-H7	14	9	80	9.45	14.86	14.79
KMS14-H8	14	9	80	10.49	16.51	13.29
KMS14-H9	14	9	80	11.56	18.16	12.12
KMS15-L1	15	11	25	2.57	5.18	9.58
KMS15-L2	15	11	25	3.43	6.91	7.18
KMS15-L3	15	11	25	4.27	8.64	5.72
KMS15-L4	15	11	25	5.13	10.36	4.78
KMS15-L5	15	11	25	5.99	12.09	4.1
KMS15-L6	15	11	25	6.83	13.82	3.58
KMS15-L7	15	11	25	7.7	15.54	3.19
KMS15-L8	15	11	25	8.53	17.27	2.86
KMS15-L9	15	11	25	9.4	19	2.6
KMS15-M1	15	10	50	3.43	5.18	28.57
KMS15-M2	15	10	50	4.57	6.91	21.37
KMS15-M3	15	10	50	5.72	8.64	17.12
KMS15-M4	15	10	50	6.86	10.36	14.29
KMS15-M5	15	10	50	8	12.09	12.22
KMS15-M6	15	10	50	9.14	13.82	10.68
KMS15-M7	15	10	50	10.29	15.54	9.52
KMS15-M8	15	10	50	11.43	17.27	8.56
KMS15-M9	15	10	50	12.57	19	7.78
KMS15-H1	15	10	80	3.2	5.18	40.4
KMS15-H2	15	10	80	4.19	6.91	29.41
KMS15-H3	15	10	80	5.23	8.64	23.46
KMS15-H4	15	10	80	6.27	10.36	19.56
KMS15-H5	15	10	80	7.32	12.09	16.77
KMS15-H6	15	10	80	8.36	13.82	14.65
KMS15-H7	15	10	80	9.4	15.54	13.03
KMS15-H8	15	10	80	10.46	17.27	11.75
KMS15-H9	15	10	80	11.51	19	10.68
KMS16-L1	16	11	25	2.11	5.41	7.58
KMS16-L2	16	11	25	2.79	7.21	5.66
KMS16-L3	16	11	25	3.51	9.02	4.54
KMS16-L4	16	11	25	4.19	10.82	3.77
KMS16-L5	16	11	25	4.9	12.62	3.24
KMS16-L6	16	11	25	6.3	16.23	2.52
KMS16-L7	16	11	25	7.7	19.84	2.06
KMS16-L8	16	11	25	9.09	23.44	1.74
KMS16-M1	16	11	55	3.63	5.41	30.9
KMS16-M2	16	11	55	4.83	7.21	23.11
KMS16-M3	16	11	55	6.05	9.02	18.52
KMS16-M4	16	11	55	7.24	10.82	15.36
KMS16-M5	16	11	55	8.46	12.62	13.22
KMS16-M6	16	11	55	10.87	16.23	10.26
KMS16-M7	16	11	55	13.28	19.84	8.38
KMS16-M8	16	11	55	15.7	23.44	7.11
KMS16-H1	16	11	90	3.3	5.41	42.65
KMS16-H2	16	11	90	4.57	7.21	34.09
KMS16-H3	16	11	90	5.59	9.02	26.24
KMS16-H4	16	11	90	6.86	10.82	22.73
KMS16-H5	16	11	90	7.87	12.62	18.95
KMS16-H6	16	11	90	10.16	16.23	14.83
KMS16-H7	16	11	90	12.45	19.84	12.18
KMS16-H8	16	11	90	14.73	23.44	10.33
KMS18-L1	18	13	30	3.63	5.72	14.35
KMS18-L2	18	13	30	4.75	7.62	10.45
KMS18-L3	18	13	30	5.94	9.53	8.36
KMS18-L4	18	13	30	7.14	11.43	6.99
KMS18-L5	18	13	30	8.31	13.34	5.96
KMS18-L6	18	13	30	10.69	17.15	4.64
KMS18-L7	18	13	30	14.25	22.86	3.48
KMS18-M1	18	13	55	3.68	5.72	26.96
KMS18-M2	18	13	55	4.98	7.62	20.83
KMS18-M3	18	13	55	6.22	9.53	16.62
KMS18-M4	18	13	55	7.47	11.43	13.89
KMS18-M5	18	13	55	8.74	13.34	11.96
KMS18-M6	18	13	55	11.23	17.15	9.29
KMS18-M7	18	13	55	14.96	22.86	6.96
KMS18-H1	18	13	90	3.84	5.72	47.87
KMS18-H2	18	13	90	5.13	7.62	36.14
KMS18-H3	18	13	90	6.4	9.53	28.75
KMS18-H4	18	13	90	7.7	11.43	24.13
KMS18-H5	18	13	90	8.97	13.34	20.59
KMS18-H6	18	13	90	11.53	17.15	16.01
KMS18-H7	18	13	90	15.37	22.86	12.02
KMS20-L1	20	15	35	2.72	6.32	9.72
KMS20-L2	20	15	35	3.61	8.43	7.26
KMS20-L3	20	15	35	4.52	10.54	5.81
KMS20-L4	20	15	35	5.41	12.65	4.83
KMS20-L5	20	15	35	6.32	14.76	4.15
KMS20-L6	20	15	35	8.13	18.97	3.23
KMS20-L7	20	15	35	10.82	25.3	2.42
KMS20-M1	20	14	70	3.05	6.32	21.41
KMS20-M2	20	14	70	4.06	8.43	16.02
KMS20-M3	20	14	70	5.08	10.54	12.82
KMS20-M4	20	14	70	6.27	12.65	10.97
KMS20-M5	20	14	70	7.32	14.76	9.41
KMS20-M6	20	14	70	9.17	18.97	7.14
KMS20-M7	20	14	70	12.22	25.3	5.35
KMS20-H1	20	14	100	4.24	6.32	48.08
KMS20-H2	20	14	100	5.66	8.43	36.1
KMS20-H3	20	14	100	7.06	10.54	28.74
KMS20-H4	20	14	100	8.48	12.65	23.98
KMS20-H5	20	14	100	9.91	14.76	20.62
KMS20-H6	20	14	100	12.73	18.97	16.03
KMS20-H7	20	14	100	16.97	25.3	12
KMS25-L1	25	19	50	2.06	6.63	10.94
KMS25-L2	25	19	50	2.74	8.84	8.2
KMS25-L3	25	19	50	3.43	11.05	6.56
KMS25-L4	25	19	50	4.11	13.26	5.46
KMS25-L5	25	19	50	4.8	15.47	4.69
KMS25-L6	25	19	50	6.2	19.89	3.65
KMS25-L7	25	19	50	8.26	26.52	2.74
KMS25-M1	25	19	80	2.95	6.63	21.74
KMS25-M2	25	19	80	3.94	8.84	16.33
KMS25-M3	25	19	80	4.9	11.05	13.01
KMS25-M4	25	19	80	5.89	13.26	10.85

Parametry techniczne2

Nr art.	Działa w Średnica otworu (mm)	Czyści wał Średnica(mm)	Obciążenie(N)	Wysokość robocza (mm)	Wysokość swobodna (mm)	Współczynnik sprężyny (N/mm)
KMS25-M5	25	19	80	6.88	15.47	9.31
KMS25-M6	25	19	80	8.84	19.89	7.24
KMS25-M7	25	19	80	11.79	26.52	5.43
KMS25-H1	25	19	110	4.04	6.63	42.47
KMS25-H2	25	19	110	5.38	8.84	31.79
KMS25-H3	25	19	110	6.73	11.05	25.46
KMS25-H4	25	19	110	8.08	13.26	21.24
KMS25-H5	25	19	110	9.4	15.47	18.12
KMS25-H6	25	19	110	12.12	19.89	14.16
KMS25-H7	25	19	110	16.15	26.52	10.61
KMS28-L1	28	22	50	3.76	7.24	14.37
KMS28-L2	28	22	50	5	9.65	10.75
KMS28-L3	28	22	50	6.27	12.07	8.62
KMS28-L4	28	22	50	7.52	14.48	7.18
KMS28-L5	28	22	50	8.79	16.89	6.17
KMS28-L6	28	22	50	10.03	19.3	5.39
KMS28-L7	28	22	50	11.28	21.72	4.79
KMS28-L8	28	22	50	13.79	26.54	3.92
KMS28-L9	28	22	50	16.31	31.37	3.32
KMS28-M1	28	22	80	4.39	7.24	28.07
KMS28-M2	28	22	80	5.84	9.65	21
KMS28-M3	28	22	80	7.32	12.07	16.84
KMS28-M4	28	22	80	8.79	14.48	14.06
KMS28-M5	28	22	80	10.24	16.89	12.03
KMS28-M6	28	22	80	11.71	19.3	10.54
KMS28-M7	28	22	80	13.18	21.72	9.37
KMS28-M8	28	22	80	16.1	26.54	7.66
KMS28-M9	28	22	80	19.02	31.37	6.48
KMS28-H1	28	22	130	4.57	7.24	48.69
KMS28-H2	28	22	130	6.07	9.65	36.31
KMS28-H3	28	22	130	7.59	12.07	29.02
KMS28-H4	28	22	130	9.12	14.48	24.25
KMS28-H5	28	22	130	10.64	16.89	20.8
KMS28-H6	28	22	130	12.17	19.3	18.23
KMS28-H7	28	22	130	13.69	21.72	16.19
KMS28-H8	28	22	130	16.71	26.54	13.22
KMS28-H9	28	22	130	19.76	31.37	11.2
KMS30-L1	30	24	50	3.18	7.62	11.26
KMS30-L2	30	24	50	4.22	10.16	8.42
KMS30-L3	30	24	50	5.28	12.7	6.74
KMS30-L4	30	24	50	6.32	15.24	5.61
KMS30-L5	30	24	50	7.39	17.78	4.81
KMS30-L6	30	24	50	8.43	20.32	4.21
KMS30-L7	30	24	50	9.5	22.86	3.74
KMS30-L8	30	24	50	11.61	27.94	3.06
KMS30-L9	30	24	50	13.72	33.02	2.59
KMS30-M1	30	24	90	3.51	7.62	21.9
KMS30-M2	30	24	90	4.7	10.16	16.48
KMS30-M3	30	24	90	5.87	12.7	13.18
KMS30-M4	30	24	90	7.04	15.24	10.98
KMS30-M5	30	24	90	8.2	17.78	9.39
KMS30-M6	30	24	90	9.37	20.32	8.22
KMS30-M7	30	24	90	10.54	22.86	7.31
KMS30-M8	30	24	90	12.9	27.94	5.98
KMS30-M9	30	24	90	15.24	33.02	5.06
KMS30-H1	30	24	130	4.19	7.62	37.9
KMS30-H2	30	24	130	5.59	10.16	28.45
KMS30-H3	30	24	130	6.99	12.7	22.77
KMS30-H4	30	24	130	8.38	15.24	18.95
KMS30-H5	30	24	130	9.78	17.78	16.25
KMS30-H6	30	24	130	11.18	20.32	14.22
KMS30-H7	30	24	130	12.57	22.86	12.63
KMS30-H8	30	24	130	15.37	27.94	10.34
KMS30-H9	30	24	130	18.16	33.02	8.75
KMS35-L1	35	27	70	3.94	8.38	15.77
KMS35-L2	35	27	70	5.23	11.18	11.76
KMS35-L3	35	27	70	6.55	13.97	9.43
KMS35-L4	35	27	70	7.87	16.76	7.87
KMS35-L5	35	27	70	9.17	19.56	6.74
KMS35-L6	35	27	70	10.49	22.35	5.9
KMS35-L7	35	27	70	11.81	25.15	5.25
KMS35-L8	35	27	70	14.43	30.73	4.29
KMS35-L9	35	27	70	17.04	36.32	3.63
KMS35-M1	35	27	110	4.14	8.38	25.94
KMS35-M2	35	27	110	5.51	11.18	19.4
KMS35-M3	35	27	110	6.88	13.97	15.51
KMS35-M4	35	27	110	8.26	16.76	12.94
KMS35-M5	35	27	110	9.63	19.56	11.08
KMS35-M6	35	27	110	11.02	22.35	9.71
KMS35-M7	35	27	110	12.4	25.15	8.63
KMS35-M8	35	27	110	15.14	30.73	7.06
KMS35-M9	35	27	110	17.91	36.32	5.98
KMS35-H1	35	27	160	4.04	8.38	36.87
KMS35-H2	35	27	160	5.38	11.18	27.59
KMS35-H3	35	27	160	6.73	13.97	22.1
KMS35-H4	35	27	160	8.08	16.76	18.43
KMS35-H5	35	27	160	9.42	19.56	15.78
KMS35-H6	35	27	160	10.77	22.35	13.82
KMS35-H7	35	27	160	12.12	25.15	12.28
KMS35-H8	35	27	160	14.81	30.73	10.05
KMS35-H9	35	27	160	17.5	36.32	8.5
KMS40-L1	40	30	100	2.9	9.14	16.03
KMS40-L2	40	30	100	3.86	12.19	12
KMS40-L3	40	30	100	4.8	15.24	9.58
KMS40-L4	40	30	100	5.77	18.29	7.99
KMS40-L5	40	30	100	6.73	21.34	6.84
KMS40-L6	40	30	100	7.7	24.38	6
KMS40-L7	40	30	100	8.66	27.43	5.33
KMS40-L8	40	30	100	10.59	33.53	4.36
KMS40-L9	40	30	100	12.52	39.62	3.69
KMS40-M1	40	30	150	5.44	9.14	40.54
KMS40-M2	40	30	150	7.24	12.19	30.3
KMS40-M3	40	30	150	9.04	15.24	24.19
KMS40-M4	40	30	150	10.85	18.29	20.16
KMS40-M5	40	30	150	12.65	21.34	17.26
KMS40-M6	40	30	150	14.48	24.38	15.15
KMS40-M7	40	30	150	16.28	27.43	13.45
KMS40-M8	40	30	150	19.89	33.53	11
KMS40-M9	40	30	150	23.5	39.62	9.31
KMS40-H1	40	30	300	5.66	9.14	86.21
KMS40-H2	40	30	300	7.54	12.19	64.52
KMS40-H3	40	30	300	9.42	15.24	51.55
KMS40-H4	40	30	300	11.33	18.29	43.1
KMS40-H5	40	30	300	13.21	21.34	36.9
KMS40-H6	40	30	300	15.09	24.38	32.29
KMS40-H7	40	30	300	16.97	27.43	28.68
KMS40-H8	40	30	300	20.75	33.53	23.47
KMS40-H9	40	30	300	24.54	39.62	19.89
KMS45-L1	45	35	110	3.38	9.91	16.85
KMS45-L2	45	35	110	4.52	13.21	12.66
KMS45-L3	45	35	110	5.64	16.51	10.12
KMS45-L4	45	35	110	6.76	19.81	8.43
KMS45-L5	45	35	110	7.9	23.11	7.23
KMS45-L6	45	35	110	9.02	26.42	6.32
KMS45-L7	45	35	110	10.16	29.72	5.62
KMS45-L8	45	35	110	12.4	36.32	4.6
KMS45-L9	45	35	110	14.66	42.93	3.89
KMS45-M1	45	35	225	5.33	9.91	49.13
KMS45-M2	45	35	225	6.99	13.21	36.17
KMS45-M3	45	35	225	9.14	16.51	30.53
KMS45-M4	45	35	225	10.8	19.81	24.97
KMS45-M5	45	35	225	12.7	23.11	21.61
KMS45-M6	45	35	225	14.48	26.42	18.84
KMS45-M7	45	35	225	16.26	29.72	16.72
KMS45-M8	45	35	225	19.81	36.32	13.63
KMS45-M9	45	35	225	23.37	42.93	11.5
KMS45-H1	45	35	400	6.43	9.91	114.94
KMS45-H2	45	35	400	8.38	13.21	82.82
KMS45-H3	45	35	400	11.2	16.51	75.33
KMS45-H4	45	35	400	12.95	19.81	58.31
KMS45-H5	45	35	400	15.37	23.11	51.68
KMS45-H6	45	35	400	17.27	26.42	43.72
KMS45-H7	45	35	400	19.68	29.72	39.88
KMS45-H8	45	35	400	24.26	36.32	33.17
KMS45-H9	45	35	400	28.45	42.93	27.62
KMS50-L1	50	40	110	4.83	10.29	20.15
KMS50-L2	50	40	110	6.1	13.72	14.44
KMS50-L3	50	40	110	7.87	17.15	11.85
KMS50-L4	50	40	110	9.4	20.57	9.85
KMS50-L5	50	40	110	11.3	24	8.66
KMS50-L6	50	40	110	12.7	27.43	7.47
KMS50-L7	50	40	110	14.99	30.86	6.93
KMS50-L8	50	40	110	18.16	37.72	5.62
KMS50-L9	50	40	110	21.34	44.58	4.73
KMS50-L10	50	40	110	24.64	51.44	4.1
KMS50-M1	50	40	225	4.62	10.29	39.68
KMS50-M2	50	40	225	6.35	13.72	30.53
KMS50-M3	50	40	225	7.49	17.15	23.29
KMS50-M4	50	40	225	8.89	20.57	19.26
KMS50-M5	50	40	225	10.54	24	16.72
KMS50-M6	50	40	225	11.89	27.43	14.48
KMS50-M7	50	40	225	13.59	30.86	13.03
KMS50-M8	50	40	225	16.71	37.72	10.71
KMS50-M9	50	40	225	19.61	44.58	9.01
KMS50-M10	50	40	225	22.48	51.44	7.77
KMS50-H1	50	40	400	5.92	10.29	91.53
KMS50-H2	50	40	400	7.8	13.72	67.57
KMS50-H3	50	40	400	10.16	17.15	57.22
KMS50-H4	50	40	400	11.79	20.57	45.56
KMS50-H5	50	40	400	14.15	24	40.61
KMS50-H6	50	40	400	15.62	27.43	33.87
KMS50-H7	50	40	400	17.91	30.86	30.89
KMS50-H8	50	40	400	21.54	37.72	24.72
KMS50-H9	50	40	400	25.65	44.58	21.13
KMS50-H10	50	40	400	29.21	51.44	17.99
KMS55-L1	55	45	125	5.59	11.05	22.89
KMS55-L2	55	45	125	7.72	14.73	17.83
KMS55-L3	55	45	125	9.68	18.41	14.3
KMS55-L4	55	45	125	11.48	22.1	11.77
KMS55-L5	55	45	125	13.92	25.78	10.54
KMS55-L6	55	45	125	15.52	29.46	8.97
KMS55-L7	55	45	125	18.41	33.15	8.49
KMS55-L8	55	45	125	21.67	40.51	6.63
KMS55-L9	55	45	125	25.65	47.88	5.62
KMS55-L10	55	45	125	29.77	55.25	4.91
KMS55-M1	55	45	250	3.1	11.05	31.45
KMS55-M2	55	45	250	4.11	14.73	23.54
KMS55-M3	55	45	250	5.16	18.41	18.85
KMS55-M4	55	45	250	6.2	22.1	15.72
KMS55-M5	55	45	250	7.21	25.78	13.46
KMS55-M6	55	45	250	8.26	29.46	11.79
KMS55-M7	55	45	250	9.27	33.15	10.47
KMS55-M8	55	45	250	11.33	40.51	8.57
KMS55-M9	55	45	250	13.41	47.88	7.25
KMS55-M10	55	45	250	15.47	55.25	6.28
KMS55-H1	55	45	400	5.31	11.05	69.69
KMS55-H2	55	45	400	7.24	14.73	53.4
KMS55-H3	55	45	400	9.09	18.41	42.87
KMS55-H4	55	45	400	10.64	22.1	34.9
KMS55-H5	55	45	400	12.24	25.78	29.54
KMS55-H6	55	45	400	14.1	29.46	26.04
KMS55-H7	55	45	400	15.82	33.15	23.08
KMS55-H8	55	45	400	19.3	40.51	18.86
KMS55-H9	55	45	400	23.11	47.88	16.15
KMS55-H10	55	45	400	26.54	55.25	13.93
KMS60-L1	60	50	135	5.59	11.43	23.12
KMS60-L2	60	50	135	7.47	15.24	17.37
KMS60-L3	60	50	135	9.32	19.05	13.87
KMS60-L4	60	50	135	11.2	22.86	11.58
KMS60-L5	60	50	135	13.06	26.67	9.92
KMS60-L6	60	50	135	14.94	30.48	8.69
KMS60-L7	60	50	135	16.79	34.29	7.71
KMS60-L8	60	50	135	20.52	41.91	6.31
KMS60-L9	60	50	135	24.26	49.53	5.34
KMS60-L10	60	50	135	27.99	57.15	4.63
KMS60-M1	60	50	275	6.65	11.43	57.53
KMS60-M2	60	50	275	8.86	15.24	43.1
KMS60-M3	60	50	275	11.07	19.05	34.46
KMS60-M4	60	50	275	13.28	22.86	28.71
KMS60-M5	60	50	275	15.49	26.67	24.6
KMS60-M6	60	50	275	17.7	30.48	21.52
KMS60-M7	60	50	275	19.94	34.29	19.16
KMS60-M8	60	50	275	24.36	41.91	15.67
KMS60-M9	60	50	275	28.78	49.53	13.25
KMS60-M10	60	50	275	33.22	57.15	11.49
KMS60-H1	60	50	450	7.75	11.43	122.28
KMS60-H2	60	50	450	10.31	15.24	91.28
KMS60-H3	60	50	450	12.9	19.05	73.17
KMS60-H4	60	50	450	15.47	22.86	60.89
KMS60-H5	60	50	450	18.06	26.67	52.26
KMS60-H6	60	50	450	20.62	30.48	45.64
KMS60-H7	60	50	450	23.22	34.29	40.65
KMS60-H8	60	50	450	28.37	41.91	33.23
KMS60-H9	60	50	450	33.53	49.53	28.13
KMS60-H10	60	50	450	38.68	57.15	24.36
