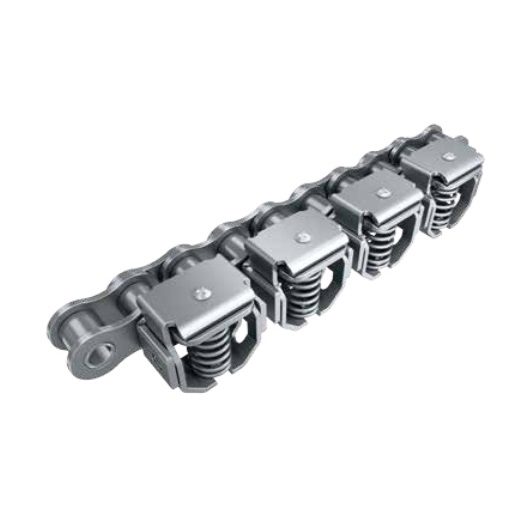

Łańcuch chwytający do maszyn pakujących żywność z osłonami sprężynowymi

Łańcuch zaciskowy do maszyn pakujących żywność z osłonami sprężynowymi

Struktura łańcucha zaciskowego folii obejmuje głównie ogniwa łańcucha i akcesoria, z których akcesoria obejmują szynę zewnętrzną, szynę wewnętrzną, mechanizm sprężynowy resetowania o wysokiej stabilności, osłony sprężynowe. Zewnętrzna szyna i wewnętrzna szyna są dopasowane do siebie, tworząc przestrzeń zaciskową, a wewnętrzna szyna jest uformowana ze sprężynową wnęką, z otworem wnęki skierowanym do przodu.

Szczypce łańcuchowe do grubych folii są specjalnie zaprojektowane do linii produkcyjnych do rozciągania folii z tworzyw sztucznych, z innowacyjną osłoną sprężyny i mechanizmem resetowania sprężyny o wysokiej stabilności, aby zwiększyć niezawodność, trwałość i konkurencyjność na rynku.

Osłona sprężyny i mechanizm resetowania

Osłona sprężyny jest umieszczona u wylotu wnęki przytrzymującej sprężynę, podczas gdy mechanizm resetowania sprężyny o wysokiej stabilności jest umieszczony wewnątrz wnęki. Jeden koniec sprężyny opiera się o wewnętrzną górną powierzchnię, a drugi koniec o wewnętrzną dolną powierzchnię, poprawiając niezawodność i żywotność.
Konstrukcja ta wzmacnia sprężynę poprzez optymalizację jej kąta i dodanie osłony, co zwiększa trwałość całego mocowania i struktury łańcucha mocującego folię.

Struktura i zasada mocowania

Składa się z uchwytu szczypiec, korpusu szczypiec i sprężyny zamontowanej w tulei sprężynowej.
Punkty środkowe dla różnych sworzni to: B (długi sworzeń, korpus szczypiec i uchwyt), M (górny sworzeń, tuleja sprężynowa i korpus szczypiec), N/n (dolny sworzeń, tuleja sprężynowa i uchwyt w stanie otwartym/zamkniętym).
Kąty: Otwarty kąt zacisku (α) i zamknięty kąt zacisku (β), przy czym β jest 2-4 razy większy od α, zapewniają dużą i niezawodną siłę zacisku.
Część zaciskająca folię to okrągła powierzchnia o promieniu 25-35 mm, odpowiednia do produkcji grubych folii.
Podwójna konstrukcja uchwytu szczypiec, każdy korpus szczypiec wyposażony w 2 zestawy identycznych szczypiec i sprężyn dla zwiększenia wytrzymałości i niezawodności.

Wydajność i zastosowanie

Zaciska folię o grubości 1,5-2 mm, spełniając potrzeby produkcji folii o grubości 250-350 mikronów.
Precyzyjny i niezawodny zacisk, odporny na poluzowanie i rozerwanie oraz wytrzymały na silne uderzenia podczas częstego otwierania i zamykania.
Idealne do precyzyjnego, solidnego mocowania na liniach do rozciągania folii i w innych wymagających środowiskach produkcyjnych.
