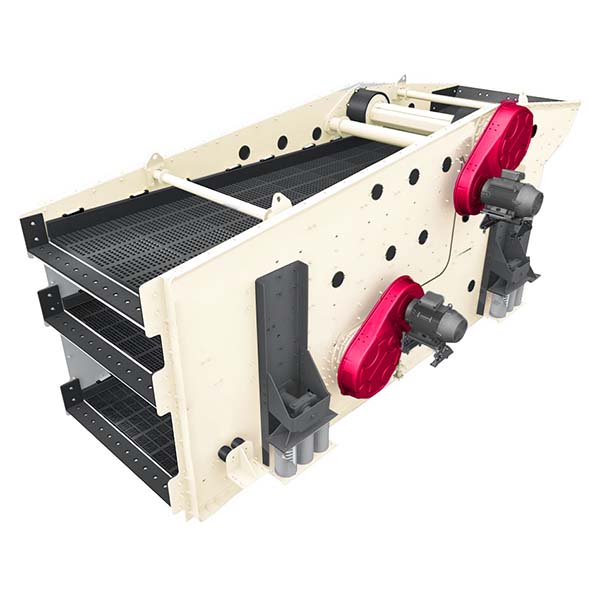

Eliptyczny ekran wibracyjny z dwiema ruchomymi osiami wzbudzenia

Eliptyczny przesiewacz wibracyjny różni się od klasycznej struktury synchronicznej przekładni zębatej. Nowoczesny eliptyczny przesiewacz wibracyjny wykorzystuje dwa niezależne wzbudniki do realizacji pracy samosynchronicznej, która jest nie tylko prosta w konstrukcji, ale także znacznie zmniejsza złożoność konserwacji. Nadaje się do obróbki średnich i drobnych ziaren, wilgotnych, lepkich i innych trudnych do przesiewania materiałów.

Cechy eliptycznego przesiewacza wibracyjnego:

1. Złożony tor ruchu: Materiał na powierzchni ekranu realizuje złożony efekt rzucania i przesuwania pod eliptycznym torem, co pomaga w stratyfikacji materiału i przesiewaniu przepuszczalności.
2. Niezależny system wzbudzania: Górne i dolne dwa wzbudniki są przesunięte względem siebie, co poprawia wygodę konserwacji i pozwala uniknąć wzajemnych zakłóceń części przekładni.
3. Kompaktowa konstrukcja, elastyczny układ: Może być zainstalowany poziomo lub z nachyleniem 5°, dostosowując się do różnych wymagań dotyczących układu przestrzeni.
4. Silne właściwości antyadhezyjne: Szczególnie dobra wydajność w przypadku złożonych materiałów z błotem, wysoką zawartością wody lub lepkością.
5. Modułowa konstrukcja powierzchni sita: Siatkę sita można łatwo wymienić, aby dostosować ją do różnych wymagań dotyczących wielkości cząstek.
6. Konstrukcja oparta na elementach skończonych: Jednolita siła na korpusie sita, stabilna i niezawodna praca przez długi czas.

Zalety eliptycznego przesiewacza wibracyjnego:

1. Wydajność przesiewania zwiększona o ponad 25%: W porównaniu z sitem liniowym o tej samej specyfikacji, ruch eliptyczny może skutecznie wydłużyć czas przebywania materiału na powierzchni sita i poprawić szybkość przesiewania.
2. Szersze możliwości adaptacji: Szczególnie nadaje się do rud, kruszyw budowlanych, piasku i żwiru zawierających dużą ilość drobnych cząstek, dużą ilość błota i innych trudnych scenariuszy.
3. Prosta konserwacja: Brak synchronicznej struktury przekładni, zastosowanie zasady samosynchronizacji, wytrząsarka nie wymaga regularnej regulacji synchronizacji, niski wskaźnik awaryjności.
4. Dobra kontrola hałasu: Wibracje działają płynnie, ogólny hałas podczas pracy jest niski, co sprzyja ochronie środowiska i komfortowi pracy.
5. Materiały o wysokiej wytrzymałości i proces powlekania gumą: Skutecznie chronią przed zużyciem i uderzeniami, wydłużając żywotność sprzętu.

Zasada działania eliptycznego przesiewacza wibracyjnego:

Eliptyczny przesiewacz wibracyjny wykorzystuje dwa wzbudniki umieszczone w dolnej części korpusu przesiewacza, naprzemiennie z przodu i z tyłu. Wzbudnice te, wyposażone w niewyważone bloki mimośrodowe, generują siłę mimośrodową, tworząc eliptyczny syntetyczny tor wibracyjny.
Podczas pracy:

1. Wzbudnica wytwarza okresową eliptyczną trajektorię, aby promować ruch materiałów.
2. Materiał na powierzchni sita jest stale wyrzucany w górę, w dół i toczy się, poruszając się do przodu pod wpływem siły eliptycznej.
3. Drobnoziarniste materiały szybko przechodzą przez otwory sita, podczas gdy większe cząstki są nadal transportowane do przodu, osiągając klasyfikację przesiewania.
4. Kierunek, częstotliwość i amplitudę ruchu eliptycznego można regulować za pomocą kąta instalacji wytrząsarki i elektrycznego układu sterowania, aby spełnić różne wymagania dotyczące przesiewania. W porównaniu z pojedynczym ruchem liniowym lub kołowym, ruch eliptyczny jest bardziej odpowiedni dla mokrych, złożonych materiałów, które są podatne na blokowanie ekranu.

Obszary zastosowań eliptycznego przesiewacza wibracyjnego:

1. Górnictwo i kamieniołomy:
   • Proces klasyfikacji po kruszeniu rudy;
   • Przesiewanie kwarcytu, granitu, rudy żelaza i innych minerałów zawierających błoto i wodę;
   • Przesiewanie drobnych materiałów w linii produkcyjnej piasku mechanicznego.
2. Branża materiałów budowlanych:
   • Przesiewanie odpadów budowlanych i materiałów do recyklingu betonu;
   • Klasyfikacja podbudowy nawierzchni drogowej i kruszywa żwirowego.
3. Przemysł węglowy i energetyczny:
   • Przesiewanie węgla na mokro w myjni węglowej;
   • Oddzielanie proszku węglowego, skały płonnej i innych materiałów paliwowych.
4. Ochrona środowiska i ponowne wykorzystanie zasobów:
   • Przesiewanie kruszyw dostępnych w odpadach komunalnych;
   • Przesiewanie odpadów żużlowych, żużla, odpadów poflotacyjnych i innych odpadów stałych do recyklingu.
