Łańcuch przekładniowy o podwójnym skoku dla systemu automatyki

Łańcuch napędowy o podwójnym skoku dla systemu automatyki

Łańcuch napędowy o podwójnej podziałce to rodzaj lekkiego łańcucha wywodzącego się z precyzyjnego łańcucha rolkowego o krótkiej podziałce, którego podziałka jest dwukrotnie większa niż w przypadku precyzyjnego łańcucha rolkowego o krótkiej podziałce, ale inne formy konstrukcyjne i rozmiary części są takie same jak w przypadku precyzyjnego łańcucha rolkowego o krótkiej podziałce.

Łańcuch napędowy o podwójnym skokujest idealny do zastosowań wymagających przenoszenia niewielkiej mocy, niskiej prędkości i dużych odległości od środka przekładni. Jego większa podziałka pozwala na wydajną pracę na większych odległościach, co czyni go preferowanym wyborem dla określonych scenariuszy przemysłowych.

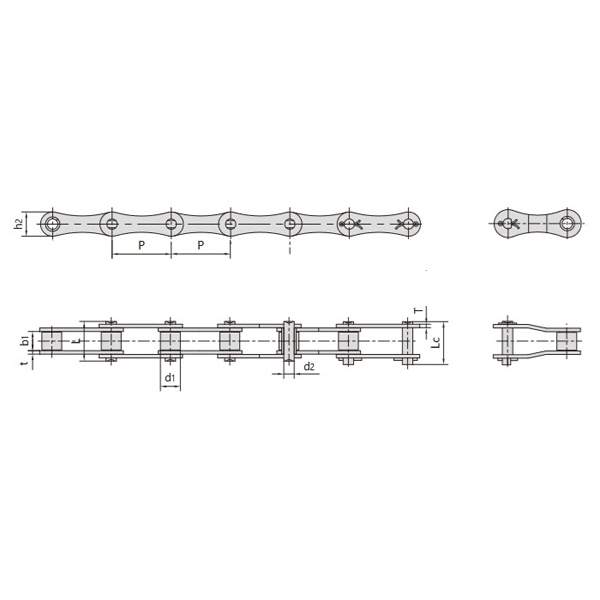

Budowa i struktura

Składa się z ogniw wewnętrznych i zewnętrznych, w tym wewnętrznej płytki łańcucha, zewnętrznej płytki łańcucha, sworznia, tulei i rolki.
Struktura podobna do precyzyjnych łańcuchów rolkowych o krótkim skoku, odziedziczona po nich wysoka wydajność i niezawodność.
Skok (odległość między rolkami łańcucha) jest kluczowym parametrem konstrukcyjnym, wpływającym na nośność i płynność transmisji.

Zalety

Duży skok:Umożliwia większe odległości między osiami przekładni i pozwala na przenoszenie większej mocy w odpowiednich zastosowaniach.
Wysoka wydajność i niezawodność:Korzyści wynikające ze sprawdzonych zasad przekładni łańcuchowej i solidnej konstrukcji.
Niższy koszt i łatwa konserwacja:Prosta konstrukcja ułatwia produkcję i serwisowanie.

Zastosowanie i zasada działania

Przenosi moc i ruch poprzez precyzyjne zazębienie zębów łańcucha i koła łańcuchowego.
Doskonale sprawdza się w zastosowaniach wymagających dużych odległości między osiami napędów i wysokich przełożeń.
Szeroko stosowane w maszynach budowlanych, sprzęcie rolniczym, przetwórstwie spożywczym i innych gałęziach przemysłu.

Uwagi

Najlepiej nadaje się do przenoszenia napędu przy niskich prędkościach i małej mocy.
Może generować większe obciążenia dynamiczne przy dużych prędkościach lub dużych obciążeniach; należy wybrać podziałkę i typ łańcucha w oparciu o konkretne wymagania.
Jakość sworzni i tulei ma kluczowe znaczenie dla trwałości i wydajności łańcucha.

Łańcuch napędowy o podwójnej podziałce łączy w sobie solidną wydajność, niezawodność i wszechstronność, dzięki czemu jest doskonałym rozwiązaniem do przenoszenia mocy na duże odległości przy niskich prędkościach w różnych branżach.
