Wiertnica rdzeniowa do złóż mineralnych i zastosowań inżynieryjnych

Wiertnica rdzeniowa to specjalistyczne urządzenie do eksploracji złóż mineralnych i zastosowań inżynieryjnych. Skutecznie pozyskuje podziemne próbki rdzeniowe, zapewniając wiarygodne dane do analizy i oceny zasobów. Sprzęt charakteryzuje się zwartą konstrukcją, łatwą obsługą i nadaje się do różnych środowisk geologicznych.

Skontaktuj się z nami
Opis

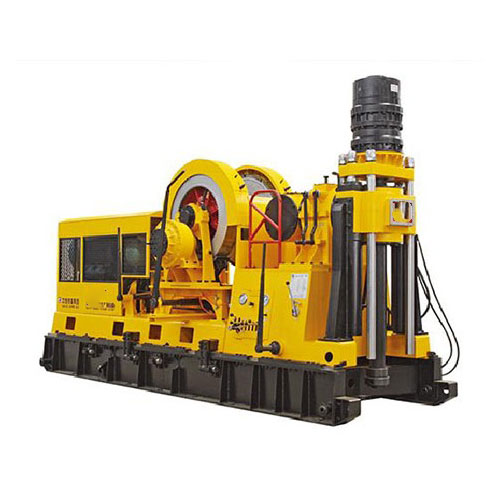

wiertnica rdzeniowa

Wiertnica rdzeniowa to wysoce wydajne urządzenie do wiercenia głębokich otworów, wykorzystujące głównie wiertła diamentowe lub węglikowe do rdzeniowania skał. Sprzęt ten został specjalnie zaprojektowany do podziemnej eksploracji zasobów mineralnych, rozwoju energii i badań geologicznych, umożliwiając wysokiej jakości zbieranie próbek rdzeniowych w różnych złożonych warunkach geologicznych.

Cechy wiertnicy rdzeniowej

  • Wiertnica charakteryzuje się wysoką wydajnością i wysokim momentem obrotowym, z szerokim zakresem regulowanych prędkości wiercenia, aby spełnić wymagania różnych głębokości i warstw geologicznych.
  • Konstrukcja wciągarki bocznej, czułe i niezawodne systemy podnoszenia i hamowania oraz hamulec wodny zapewniają bezpieczną pracę.
  • Wiertnica jest łatwa w obsłudze i konserwacji, gwarantując zarówno wydajność pracy, jak i bezpieczeństwo personelu.

Obszary zastosowań wiertnicy rdzeniowej

  • Wiertnice rdzeniowe są szeroko stosowane w badaniach geologicznych, eksploracji minerałów, poszukiwaniach węgla, badaniach hydrogeologicznych, budowie studni wodnych, rozwoju płytkich złóż ropy i gazu, eksploracji studni geotermalnych, a także w projektach wentylacji i odwadniania kopalni.
  • Nadają się również do budowy pali fundamentowych o dużej średnicy i różnych zadań związanych z wierceniem inżynieryjnym.
Parametry techniczne
wiertnica rdzeniowa do złóż mineralnych i zastosowań inżynieryjnych
Model BXY-9
Podstawowe parametry BXY-9
Głębokość wiercenia 3200 m (standardowy żerdź wiertnicza Φ73 mm)
2600 m (standardowy żerdź wiertnicza Φ89 mm)
4200 m (żerdź wiertnicza NQ)
3200 m (żerdź HQ)
Kąt obrotu głowicy obrotowej 0 do 360 stopni
Wymiary (dł. x szer. x wys.) 5730 x 2040 x 3400 mm (z silnikiem)
6088 x 2040 x 3400 mm (z silnikiem wysokoprężnym)
Waga platformy 17000 kg (z silnikiem)
17600 kg (z silnikiem wysokoprężnym)
2. Głowica obrotowa (z jednostką napędową 160kW, 1480r/min)
Prędkość wrzeciona Niska prędkość do przodu 82, 119, 170, 234, 333 obr/min
Duża prędkość do przodu 240, 338, 484, 683, 949 obr/min
Prędkość wsteczna niska 29 obr/min
Wysoka prędkość biegu wstecznego 84 obr/min
Skok wrzeciona 1200 mm
Maksymalna siła podnoszenia wrzeciona 643 kN
Maksymalny nacisk wrzeciona 339 kN
Maks. moment obrotowy wrzeciona 18610N-m
Średnica otworu przelotowego wrzeciona 118 mm
3. Wciągnik (z jednostką napędową 160 kW, 1480 obr/min)
Maksymalny udźwig pojedynczej liny (trzecia warstwa) 165kN
Prędkość podnoszenia (trzecia warstwa) 0.84, 1,21, 1,74, 2,45, 3,40 m/s
Średnica liny stalowej 26 mm
Pojemność liny bębnowej 400m
4. Urządzenie do przemieszczania platformy
Skok cylindra ruchomego 800 mm
5. Układ hydrauliczny
Ustawione ciśnienie robocze systemu 16 MPa
Przemieszczenie pompy oleju przekładniowego 50+25ml/r
6. Moc platformy
Model Silnik Y2-315L1-4 Silnik wysokoprężny YC6M265L-D20
Moc 160kW 170kW
Prędkość 1480 obr/min 1500 obr/min
Podstawowe parametry BXY-9B
Głębokość wiercenia 3400 m (standardowy żerdź wiertnicza Φ73 mm)
2800 m (standardowy żerdź wiertnicza Φ89 mm)
4200 m (żerdź wiertnicza NQ)
3200 m (żerdź wiertnicza HQ)
Wymiary (dł. x szer. x wys.) 7005 x 2040 x 3400 mm (z silnikiem)
7362 x 2040 x 3400 mm (z silnikiem wysokoprężnym)
Waga wiertnicy 19900 kg (z silnikiem)
20500 kg (z silnikiem wysokoprężnym)
2. Wrzeciono (z jednostką napędową 160kW, 1480r/min)
Prędkość wrzeciona Niska prędkość do przodu 82, 119, 170, 234, 333 obr/min
Wysoka prędkość do przodu 240, 338, 484, 683, 949 obr/min
Niska prędkość biegu wstecznego 29 obr/min
Wysoka prędkość biegu wstecznego 84 obr/min
Skok wrzeciona 950 mm
Maksymalna siła podnoszenia wrzeciona 643 kN
Maksymalny nacisk wrzeciona 339kN
Maks. moment obrotowy wrzeciona 18610N-m
Maksymalny wsteczny moment obrotowy wrzeciona 52024N-m
Średnica otworu przelotowego wrzeciona 118 mm
3. Stół obrotowy (z jednostką napędową 160 kW, 1480 obr/min)
Prędkość stołu obrotowego Niska prędkość do przodu 28, 41, 58, 80, 114 obr/min
Duża prędkość do przodu 82, 116, 166, 234, 326 obr/min
Niska prędkość do tyłu 10 obr/min
Wysoka prędkość biegu wstecznego 28 obr/min
Maksymalne obciążenie statyczne stołu obrotowego 1335 kN
Maksymalne obciążenie dynamiczne stołu obrotowego 720 kN
Maksymalny moment obrotowy stołu obrotowego 54155N-m
Maksymalny moment obrotowy stołu obrotowego 151390N-m
Średnica otworu przelotowego stołu obrotowego 494 mm
4. Wciągnik (z jednostką napędową 160 kW, 1480 obr/min)
Maksymalny udźwig pojedynczej liny (trzecia warstwa) 165kN
Prędkość podnoszenia (trzecia warstwa) 0.84, 1,21, 1,74, 2,45, 3,40 m/s
Średnica liny stalowej 26 mm
Pojemność liny bębnowej 400m
5. Urządzenie do przemieszczania platformy
Skok cylindra ruchomego 800 mm
6. Układ hydrauliczny
Ustawione ciśnienie robocze systemu 16 MPa
Przemieszczenie pompy oleju przekładniowego 50+25ml/r
7. Moc platformy
Model Silnik Y2-315L1-4 Silnik wysokoprężny YC6M265L-D20
Moc 160kW 170kW
Prędkość 1480 obr/min 1500 obr/min
