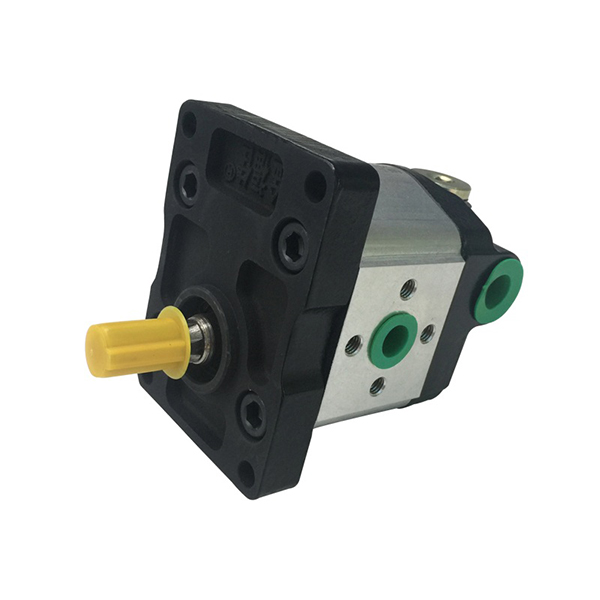

Pompa zębata o stałym przepływie z zaworem nadmiarowym o stałym przepływie

Pompy zębate o stałym przepływie są szeroko stosowane w maszynach rolniczych i pojazdach przemysłowych, zwłaszcza w hydraulicznych układach wspomagania kierownicy. Ich zintegrowany zawór nadmiarowy o stałym przepływie zapewnia stabilny przepływ wyjściowy, niezależnie od prędkości obrotowej silnika lub wahań obciążenia, co czyni je niezbędnymi do precyzyjnego i niezawodnego sterowania hydraulicznego.

1. Podstawowa zasada działania

1. Składa się z dwóch kół zębatych – zazwyczaj zewnętrznych pomp zębatych napędzanych silnikiem.
2. Obracające się koła zębate zasysają ciecz do korpusu pompy; zazębienie kół zębatych wypycha ciecz z portu ssawnego do portu tłocznego.
3. Zawór nadmiarowy stałego przepływu reguluje ciśnienie oleju w zależności od potrzeb, aby utrzymać stały przepływ wyjściowy, niezależnie od prędkości obrotowej silnika lub obciążenia.

2. Scenariusze zastosowań

1. W pełni hydrauliczny układ kierowniczy:Zapewnia stabilny przepływ dla precyzyjnego i płynnego sterowania w różnych warunkach pracy.
2. Wspomaganie hydrauliczne:Zapewnia niezawodne, stabilne wspomaganie układu kierowniczego nawet przy dużych obciążeniach lub niskich prędkościach.

3. Różne metody podłączania

1. Wiele opcji połączeń wlotu/wylotu w celu dopasowania do różnych układów hydraulicznych i zapewnienia płynnego przepływu oleju.
2. Różne formy przedłużenia wału i metody montażu kołnierza pokrywy przedniej w celu elastycznego dostosowania do różnych trybów jazdy i konfiguracji systemu.

4. Parametry techniczne

1. Przemieszczenie na obrót: 6 – 20 ml/obr.
2. Ciśnienie robocze: 10 MPa
3. Ciśnienie otwarcia zaworu bezpieczeństwa: 12,5 MPa
4. Prędkość znamionowa: 2000 obr/min
5. Zakres prędkości roboczych: 800 – 3000 obr.

5. Zalety

1. Stabilność:Utrzymuje stały przepływ nawet przy obciążeniu silnika i wahaniach prędkości, zapewniając niezawodną pracę układu hydraulicznego.
2. Wysoka wydajność:Automatycznie dostosowuje ciśnienie w celu uzyskania optymalnej wydajności, unikając marnowania energii.
3. Bezpieczeństwo:Zintegrowany zawór bezpieczeństwa chroni system przed nadciśnieniem, zapewniając bezpieczną pracę.

6. Zakres zastosowania

1. Maszyny rolnicze
2. Pojazdy przemysłowe
3. Maszyny budowlane
4. Statki
5. Maszyny górnicze
6. Inne zastosowania hydrauliczne wymagające stabilnego, niezawodnego przepływu
