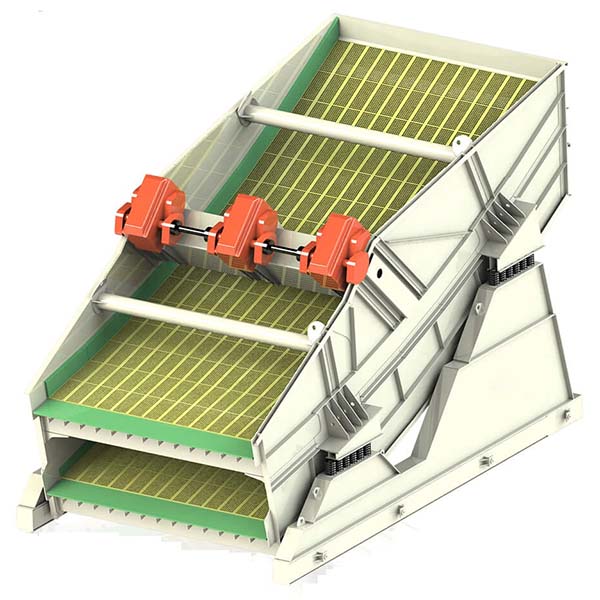

bananowy przesiewacz wibracyjny z trzema nachylonymi powierzchniami

Przesiewacz wibracyjny Banana przyjmuje zasadę przesiewania o równej grubości, poprzez zaprojektowanie powierzchni ekranu o różnym kącie nachylenia wielu sekcji, aby uzyskać równomierny rozkład grubości materiału na powierzchni ekranu, tak aby poprawić wydajność i precyzję przesiewania, co jest szeroko stosowane w przemyśle węglowym, górnictwie metali, materiałach budowlanych i tak dalej.

Cechy bananowego przesiewacza wibracyjnego:

1. Wielosekcyjna struktura nachylenia: powierzchnia ekranu jest zwykle podzielona na pięć lub sześć sekcji o malejącej strukturze nachylenia, od końca zasilania dużego nachylenia stopniowo przechodzącego do końca wyładowczego małego nachylenia, aby osiągnąć zasadę przesiewania o równej grubości, zoptymalizować szybkość przepływu materiału i proces stratyfikacji.
2. Złożona eliptyczna trajektoria drgań: różne sekcje trybu wibracji są różne: szybki ruch eliptyczny na końcu podawania, środkowa sekcja ma tendencję do drgań kołowych, koniec odwrotnej trajektorii eliptycznej, tworząc dynamiczny efekt przesiewania „szybki-stały-wolny”.
3. Modułowa konstrukcja wibratora: zastosowanie wzbudnicy wibracyjnej typu skrzynkowego serii VB, wysoka siła wzbudzenia, wysoka niezawodność, łatwa konserwacja konstrukcji. Wyposażony w wysokiej jakości łożyska SKF lub FAG zapewniające długotrwałą stabilną pracę.
4. Dobre uszczelnienie i optymalizacja strukturalna: labirynt + mechaniczna konstrukcja podwójnego uszczelnienia, pyłoszczelna i wodoodporna; lej zasypowy jest specjalnie zaprojektowany, aby wykorzystać powierzchnię ekranu i poprawić wydajność przesiewania.

Podstawowe zalety przesiewacza wibracyjnego do bananów:

1. Duża pojemność pojedynczej maszyny: w porównaniu z tradycyjnym przesiewaczem liniowym lub okrągłym przesiewaczem wibracyjnym, przesiewacz bananowy może wykonać większe zadanie przesiewania przy bardziej zwartej konstrukcji, zmniejszając przestrzeń i koszty układu sprzętu.
2. Wyższa wydajność przesiewania: wielosegmentowy tor wibracyjny skutecznie kontroluje prędkość ruchu materiału i czas przebywania, dzięki czemu proces przesiewania jest bardziej odpowiedni, odpowiedni do dokładnego sortowania drobnoziarnistych materiałów.
3. Oszczędność liczby urządzeń systemowych: może zastąpić więcej niż jedną tradycyjną maszynę przesiewającą, zmniejszyć liczbę urządzeń, obniżyć koszty eksploatacji i konserwacji.
4. Niski poziom hałasu, niska transmisja drgań: korpus ekranu przyjmuje zoptymalizowaną konstrukcję strukturalną, z gumowym podparciem sprężyny i elastycznym sprzęgłem, skutecznie redukując hałas i wibracje sprzętu.
5. Łatwa regulacja i konserwacja: elastyczna regulacja amplitudy poprzez dodanie lub odjęcie bloku przeciwwagi w celu dostosowania do różnych właściwości materiału i wymagań procesu; modularyzacja struktury wzbudnicy, demontaż i instalacja są wygodniejsze.

Zasada działania przesiewacza wibracyjnego do bananów:

Opierając się na zasadzie „przesiewania o równej grubości”, jego podstawową ideą jest sprawienie, aby materiał na powierzchni sita był w przybliżeniu równomiernie rozłożony poprzez wielosekcyjną nachyloną powierzchnię sita. Struktura ta może skutecznie spowolnić zatykanie się materiału i akumulację ciśnienia oraz poprawić wydajność sortowania.

Po uruchomieniu silnika, wzbudnica napędza całą skrzynię przesiewacza w celu wytworzenia złożonych wibracji eliptycznych, a siła wzbudzenia wpływa na materiał na nachylonej powierzchni sita, powodując ciągłe przeskakiwanie do przodu. Na różnych pochyłych przejściach prędkość i przyspieszenie materiału będą się odpowiednio zmieniać, od szybkiego przenoszenia do powolnego zatrzymywania, tak aby zakończyć wydajny proces przesiewania. Odwrotna eliptyczna trajektoria na końcu pomaga drobnoziarnistym materiałom przenikać przez ekran, poprawiając czystość i jednorodność produktu.

Obszary zastosowań bananowego ekranu wibracyjnego:

1. Przemysł węglowy: stosowany do przesiewania, odwadniania, usuwania mediów, odkamieniania i innych aspektów surowego węgla, węgla średniego, węgla końcowego, zastępując wiele konwencjonalnych ekranów w dużych myjniach kopalni węgla.
2. Kopalnie metali: przesiewanie rudy żelaza, rud metali nieżelaznych i innych surowych rud oraz produktów mielenia w procesie sortowania na mokro i sucho.
3. Przemysł materiałów budowlanych i kruszyw piaskowo-żwirowych: stosowany do mechanicznego piasku, kruszonego kamienia, proszku kamiennego i innych kruszyw do przesiewania gotowych produktów i klasyfikacji wielkości cząstek, poprawy jakości kruszywa.
4. Przemysł chemiczny i metalurgiczny: obróbka wstępna i klasyfikacja różnych surowców chemicznych o średniej twardości lub drobnoziarnistych.
5. Przemysł energetyczny: system przesiewania węgla opałowego jako wysokowydajne podstawowe elementy przesiewania.

Jeśli potrzebujesz dostosować parametry do charakteru materiału, wymagań przesiewania, zapraszamy do kontaktu w celu uzyskania pomocy technicznej.
